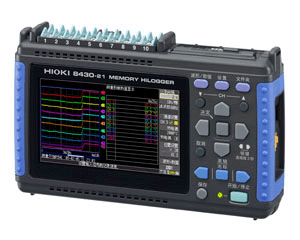

数据记录仪 8430-21

通道数

模拟 10 通道扫描式绝缘输入（ M3 螺丝型端口台） +4 通道脉冲输入（脉冲输入通道全部与主机 GND 共地）

测量对象

【电压】量程 ±100mV ～ ±60V, 1-5V f.s. 6 波段，最高分辨率 5μV
【温度：热电偶】 -200°C ～ 2000°C （根据使用的传感器而有差异）， 1 波段 (K, J, E, T, N, R, S, B) , 最高分辨率 0.1°C
【温度：白金测温阻抗体】无此功能
【湿度】无此功能
【脉冲积算】 0 ～ 1000M 脉冲计数， 1 波段（无电压 a 接点，电路集电极或者电压输入），最高分辨率 1 脉冲计数
【转数变化】 0 ～ 5000/n (r/s) f.s. 1 波段（和脉冲积算相同的输入信号），分辨率 1/n (r/s) ， ※ n 是每回转脉冲数 1~1000

最大输入电压

DC 60V ( 模拟输入 ) , DC -5V ～ 10V ( 脉冲输入 )

对地绝缘最大额定电压

DC 60V, AC 30Vrms ( 输入通道－外壳之间 , 加到各输入通道间不会损坏的电压上限 )

记录间隔

10ms ～ 1 小时 , 19 设定 ( 在每个记录间隔高速扫描全部输入通道 )

滤波设定

50Hz/60Hz ( 可在模拟通道设定数字过滤器用以去除高频率成分 ), OFF

存储容量

内存 3.5MW(7MB ， 1data=2byte ，仅脉冲为 4byte) ， 外部存储最大可达 1GB ( 仅适用 HIOKI CF 卡 )

PC 接口

USB2.0 标准系列迷你 B 插口 ×1 (PC 控制 )

显示器

4.3 型 WQVGA-TFT 彩色液晶 (480 × 272 分辨率 )

功能

实时保存至 CF 卡，数值演算，外部触发输出 / 入，警报输出，变比功能

电源

9786 AC 适配器 (AC100 ～ 240V, 50/60Hz) ， 9780 电池组 / 连续使用时间约 2.5h, 12V 汽车电池 ( 连接线请咨询 )

尺寸·重量

176W × 101H × 41Dmm, 550g ( 仅指主机 )

附件

操作说明书 × 1, 测量向导 × 1, 应用光盘 (Logger Utility) × 1, USB 线 × 1, 9786 AC 适配器 × 1, 吊绳 × 1, 9809 保护膜 × 1
