JMM-2200调制分析仪

分享到：

JMM-2200调制分析仪详细介绍

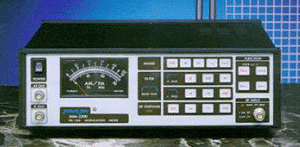

JMM-2200型FM\AM调制分析仪揉合了高度精确、自动调谐、自动范围输入、操作简便的优点，主要为无线电话、对讲机，尤其是移动无线电通讯系统在生产、使用和维修中的各种测试而设计的，其覆盖的载波频率由1.5MHz至2GHz，FM频移可在3KHz至100KHz满度的5个步距内量度，而AM深度则可在10%至100%满度中的4个步距内量度。

金进/Jungjin JMM-2200调制分析仪特性：

 宽阔频率范围由1.5MHz至2GHz
 射频电平由3mV至1V(-37.4dBm+13dBm)
 后置滤波器选择范围由25Hz至50KHz（在LPF至HPF范围内进行8步选择）
 可在面板上的高精度模拟表上查阅FM频移或AM深度
 简单的轻触式按钮操作
 高度精确、反应快捷、价格低廉、体积轻盈

金进/Jungjin JMM-2200调制分析仪技术指标

频率范围	1.5MHz～2GHz
输入电平	3mV～1V（-37.4dBm～+13dBm）
调制频率	25Hz～50KHz
输入阻抗	50Ω
FM量度
调制频率	25Hz～50KHz
范围选择	3，10，30，100KHz，5个步距量度
精确度	±1%频移
残留FM	<20Hz（载频100MHz时）100MHz以上时增加20Hz/100MHz
预加强	OFF，50，75，750us±5%
滤波	LPF：3KHz，15KHz，50KHzHPF：25Hz，300Hz，3KHz（可在LPF和HPF之间选择8种滤波器）
滤波	25Hz，300Hz，3KHz（可在低通和高通范围内进行8种滤波选择）
AM量度
调制频率	25Hz～50KHz
范围选择	10，30，50，100% 4个步距量度
精确度	±1%频移
残留AM	0.3%
预加强	自动关闭
讯号输出
中频输出	连接器：前面板BNC型电平：100Mv频率: 420KHz 阻抗:50Ω
音频输出	连接器：前面板BNC型
电平	0.5VRMS
频率	由选定的输入调制频率控制
阻抗	600Ω
失真	FM少于1%（1KHz调制频率，50KHz偏移时）
失真	AM少于1%（1KHz调制频率80%调幅时）
工作环境
工作温度	0℃～40℃
最大湿度	<95%(30℃)
其他
尺寸和重量	100(H)×330(W)×300(D)mm5kg
电源	AC100V/115V/215/230V ±10%(50\60Hz)
附件	BNC接BNC线，电源线，说明书，保险丝
