逻辑分析仪TLA5000B系列

逻辑分析仪TLA5000B系列

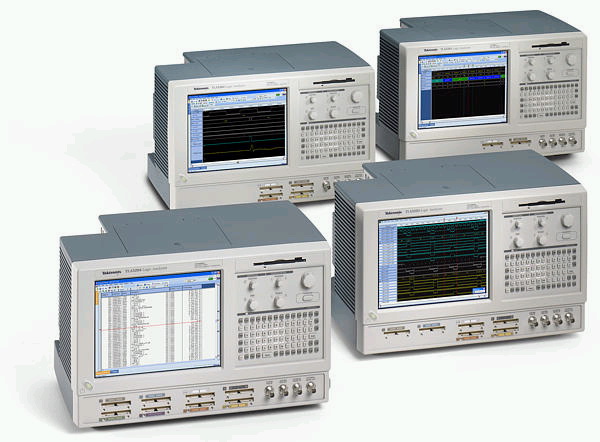

TLA5201B • TLA5202B • TLA5203B • TLA5204B

逻辑分析仪TLA5000B系列主要特点和优点

• 500 ps (2 GHz)/32 Mb 的深内存定时，在长时间窗口上捕获间歇性事件
• 125 ps 分辨率的MagniVu™ 定时技术，支持状态采集或深内存定时采集，迅速发现难检定时问题，而不需重复检测
• 毛刺和建立时间/ 保持时间超限触发和显示，发现和显示难检硬件问题
• 235 MHz 状态采集，分析高速同步数字电路
• iView™ 时间相关的模拟和数字综合视图，查看模拟问题怎样影响您的数字信号
• 34/68/102/136 通道配置提供灵活的解决方案以满足任何预算
• Microsoft Windows XP Professional PC 控制器提供了熟悉的用户界面和联网能力
• 使用主机模式或内置Windows XP远程桌面, 通过网络远程控制和监测TLA

逻辑分析仪TLA5000B系列应用

• 数字硬件检验和调试
• 数字硬件性能监测和测量
• 单处理器和总线调试

TLA5000B 系列逻辑分析仪：优秀的调试功能、简单性和低廉的价格

对需要确定初始化故障、运行中断和间歇性操作问题的任何数字设计人员，价格低廉的TLA5000B 系列逻辑分析仪为他们提供了高速定时分辨率、深内存采集、快速状态采集和完善的触发功能。不管是第一次使用逻辑分析仪的用户还是资深用户，TLA5000B 系列都为同时进行状态分析和定时分析提供了理想的解决方案。直观的用户界面、熟悉的基于Windows 的桌面和OpenChoice® 联网和分析功能，使TLA5000B 系列逻辑分析仪可以简便地在用户的设计环境中组网。

500 ps 的定时分辨率和32Mb 记录长度、同时实现125 ps MagniVu 定时分辨率，使您能够满怀信心地在速度日益提高的信号上测量数字信号定时。由于MagniVu™ 的定时分辨率，您可以迅速找到各种困难的问题，如数字逻辑错误、毛刺、建立时间/ 保持时间违规和串扰。您可以使用建立时间/ 保持时间超限触发和显示，检验数字设备的建立时间/ 保持时间性能。

今天，大多数设计可能会同时具有数字问题和模拟问题。通过iView™ 时间相关的模拟和数字集成显示，您可以在逻辑分析仪显示屏上，清楚地查看模拟问题怎样影响数字信号。



逻辑分析仪TLA5000B系列特点

一般特点

通道数量 –

( 采集所有通道，包括时钟) 。

TLA5201B: 34 条通道(2 条是时钟通道) 。

TLA5202B: 68 条通道(4 条是时钟通道) 。

TLA5203B: 102 条通道(4 条是时钟通道和2 条是判定通道) 。

TLA5204B: 136 条通道(4 条是时钟通道和4 条是判定通道) 。

时戳 – 51 位，125 ps 分辨率(3.25 天时长) 。

时钟/ 采集模式 – 异步和同步。所有模式同时提供125 ps (8 GHz) MagniVu™ 高速定时。

输入特点( 采用P64xx 探头)

电容负荷 –

<0.7 pF 典型数据/ 时钟 (P6419 ，P6450) 。

2 pF 典型数据/ 时钟 (P6410, P6434) 。

门限选择范围 – 从–2.0 V 到+4.5 V ，以5 mV 递增。

预设的门限包括TTL (1.5 V), CMOS(1.65 V), ECL(–1.3 V), PECL (3.7 V), LVPECL (2.0

V), LVCMOS 1.5 V (0.75 V), LVCMOS 1.8 V (0.9 V), LVCMOS 2.5 V (1.25 V), LVCMOS 3.3 V (1.65 V), LVDS (0 V), 用户定义。

门限选择通道粒度 –

对每条时钟/ 判定通道单独选择，每组16 条数据通道一个。

门限精度 ( 包括探头) – ±(100mV) 。

输入电压范围 –

工作电压: –2.5 V 到5.0 V 。

非破坏电压: ±15 V 。

最小输入信号摆幅 –

±250mV (P6410, P6419, P6450) 。

±300mV (P6434) 。

输入信号最小转换速率 –

200 mV/ns 典型值。

状态采集特点

最大状态时钟速率 – 235 MHz 。

最大状态数据速率 – 470 Mb/s 。

状态内存深度，带时戳的状态记录长度( 半通道/ 全通道) –4/2 Mb, 16/8 Mb ，64/32 Mb 。

建立时间和保持时间选择范围 –

16 ns 范围，可以移向建立时间区域0 ns [+8, –8] ns, 4 ns [+12, –4] ns 或8 ns [+16, 0] ns 。

建立时间和保持时间窗口 – 所有通道：1.5 ns 典型值。

最小时钟脉宽 –

1.5 ns (P6434) 。

1.25 ns (P6410, P6419, P6450) 。

解复用通道选择 – 通道可以通过粒度为8 条通道的用户接口解复用到其它通道。

定时采集特点

MagniVu 定时分辨率 –

125 ps (8 GHz) 。

存储速率可以调节到250 ps, 500 ps, 1 ns 和2 ns 。

MagniVu 定时记录长度 – 每条通道16 Kb ，触发位置可调。

深内存定时分辨率(1/4 通道/ 半通道/ 全通道) – 500 ps/1 ns/2 ns - 50 ms 。

定时记录长度(1/4 通道/ 半通道/ 全通道，带时戳，带或不带转换存储器) –

每条通道8/4/2 Mb, 32/16/8 Mb ，128/64/32Mb 。

启动毛刺存储的深内存定时记录长度 – 默认主记录长度的一半。

通道间偏移 – 1 ns (900 ps 典型值) 。

最小可识别脉冲/ 毛刺宽度( 单通道) –

1 ns (P6410, P6419, P6450)

1.25 ns (P6434)

最小可检测建立时间/ 保持时间违规 – 250 ps 。

最小可识别多通道触发事件 – 取样周期 + 通道间偏移。

触发特点

独立触发状态 – 16 。

每种状态最大独立If/then 语句 – 16 。

每个If/then 语句最大事件数量 – 8 。

每个If/then 语句最大操作数量 – 8 。

最大触发事件数量 – 18 (2 个计数器/ 定时器加任何16 个其它资源) 。

字识别器数量 – 16 。

转换识别器数量 – 16 。

量程识别器数量 – 4 。

计数器/ 定时器数量 – 2 。

触发事件类型 – 字, 组, 通道, 转换, 量程, 任何事件, 计数器值, 定时器值, 信号, 毛刺, 建立时间和保持时间超限, 快照。

触发操作类型 – 触发市电, 触发MagniVu™, 存储, 不存储, 开始存储, 停止存储, 递增计数器, 递减计数器, 复位计数器, 启动定时器, 停止定时器, 复位定时器, 快照当前样点, 进入状态, 设置/ 清除信号, 不操作。

触发序列速率 – DC - 500 MHz (2 ns) 。

计数器/ 定时器范围 – 每个51 位 ( 在2 ns 时>50 天) 。

计数器速率 – DC - 500 MHz (2 ns) 。

计数器时钟速率 – 500 MHz (2 ns) 。

计数器/ 定时器时延-2 ns 。

范围识别器– 具有上下限 ( 可以象任何组一样宽，必须根据规定的重要顺序分组) 。

建立时间和保持时间违规识别器建立时间范围– 从时钟边沿前8 ns 到时钟边沿后7.5 ns ，以125 ps 递增。

建立时间和保持时间违规识别器保持时间范围– 从时钟边沿前7.5 ns 到时钟边沿后8 ns ，以125 ps 递增。

触发位置– 任何数据样点。

MagniVu 触发位置–MagniVu 位置可以设成以MagniVu 触发器为中心的0% - 60% 。

存储控制( 数据质检) – 全局 ( 条件), 按状态 ( 启动/ 停止), 模块, 按触发操作, 或转换。另外还提供了强制主存储预先填充选择。

iView™( 联合观测) 功能

可以连接到TLA 系统上的示波器数量 – 1 。

支持的外部示波器 –

如需当前支持的完整的示波器清单，请访问我们的网站：http://www.tektronix.com/iview 。

TLA 连接 – USB, 触发输入, 触发输出, 时钟输出。

示波器连接 – GPIB, 触发输入, 触发输出, 时钟输入( 在提供时) 。GPIB iView 线缆（选项1C ）

设置 – iView™ 外部示波器向导，自动进行设置。

数据关联 – 在完成示波器采集后，数据将自动传送到TLA 上，并与TLA 采集数据建立时间关联。

偏移校正 – 在使用iView™ 外部示波器电缆时，将自动校正示波器和TLA 数据偏移，并建立时间关联。

iView™ 外部示波器电缆长度 – 2 m 。

PC 特点

操作系统-Microsoft Windows XP Professional ，带多语言用户界面包。

处理器–Intel Celeron 2.0 GHz 。

芯片组-Intel 865GV 。

DRAM- 512 MB SDRAM 。

声卡– 16 位I/O 和麦克风输入端口。

硬盘驱动器–  ³80 GB 。

光驱– 内置24/10/24 速光盘刻录机。



内置控制功能

前面板显示–

规格: 10.4 英寸(26.4 厘米) 对角线显示器。

类型: 活动矩阵彩色TFT LCD ，带有背光。

分辨率: 1024x768 。

颜色: 256K 。

同时显示功能–

可以以相同的分辨率，同时使用前面板和一台外置显示器。可以以独立分辨率使用第二台外置显示器。

前面板控制功能– 仪器控制使用的专用功能旋钮和迷你型QWERTY 附加键盘。

外置外设接口

外置显示器端口类型– 两个母头DB15 SVGA 连接器。

外置显示器分辨率– 主显示器和从显示器的分辨率高达1600x1200 ，非逐行扫描，16.8M 色。

LAN 端口类型-10/100Base-T, RJ-45 。

外置键盘端口类型- PS2 迷你型DIN 。

外置鼠标端口类型- PS2 迷你型DIN 。

并口端口类型– 母头DB25 连接器。

并口模式–Centronics 模式, EPP ( 扩展并口), ECP ( 微软高速模式) 。

串口端口类型– 公头DB9 连接器。

音频输出端口类型- 立体声迷你插孔。

麦克风输入端口类型- 迷你插孔。

USB 端口–4 个USB 2.0 端口。

符号支持

符号/ 量程数量–

无上限 ( 仅受到TLA 上提供的虚拟内存的限制) 。

支持的目标文件格式-

IEEE695, OMF 51, OMF 86, OMF 166, OMF 286, OMF 386, COFF, Elf/Dwarf 1 和2, Elf/Stabs, TSF (TSF 是一种通用的ASCII 文件格式，TLA 用户手册中介绍了这种格式) 。如果没有列明您需要的格式，请与当地泰克办事处联系。

外部仪器接口

系统触发输出– 在发生系统触发时输出( 兼容TTL 的输出，背面端接到50 Ω) 。BNC 型连接器。

系统触发输入– 在输出时强制系统触发( 触发所有模块) ( 兼容TTL, 对边沿敏感, 下降沿闭锁) 。BNC 型连接器。

外部信号输出– 可以用来从模块触发机制上驱动外部电路( 兼容TTL 的输出，背面端接到50 Ω) 。BNC 型连接器。

外部信号输入– 可以用来提供外部信号，准备或触发任何模块或所有模块( 兼容TTL, 对电平敏感) 。BNC 型连接器。

功率

电压范围/ 频率 - 在47-63Hz 时90-240VAC 。

输入电流 - 在90VAC 时最大5A (70A 浪涌) 。

功耗 - 最大300W 。

物理特点TLA5000B

外观尺寸 毫米 英寸

高 285 11.2

宽 438 17.5

厚 288 11.35

重 公斤 磅

净重 12 26

毛重 18.5 41

环境

温度–

工作温度: +5°C 到 +50°C 。

非工作温度: -20°C 到 +60°C 。

湿度–

20% - 80% 。

工作湿度: 20% - 80% 相对湿度 (29 °C 最大湿球温度) 。

非工作湿度: 8% - 80% (29°C 最大湿球温度) 。

高度–

工作高度: -1,000 英尺到10,000 英尺 (-305 米到3,050 米) 。

安全 – UL3111-1, CSA1010.1, EN61010-1, IEC61010-1 。
