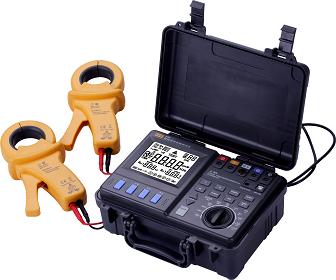

H302双钳形接地电阻测试仪

H302|智能双钳口接地电阻测试仪|双钳接地电阻测试仪



     H302是世界上功能最全而且使用特别简单的测试仪器，三种测试方法：传统的打桩法，双钳法，和选择电极法（单钳加上地桩），还可以测量土壤的电阻率，尤其适合干扰大的场合，本仪器广泛应用于电力行业、通信行业、气象行业、石化行业、建筑行业、航天行业等需要测量接地电阻的各个领域。

    既可以模拟普通数字摇表打辅助地桩，更具有无需打辅助地桩，直接用双钳口测量的功能。全过程智能提示。



·二极交流、二极直流、三极、四极、电流钳选择法、

  双钳头无辅助极法共六种测量方法

·电流钳选择法测量，不用断开接地连接

·双钳头无辅助极法，快速测量接地回路电阻

·可采用四极法直接测量土壤电阻率

·自动频率控制（AFC），抑制干扰

·能自动对干扰电压与漏电流进行测量

·具有测量数据存储功能



H302是一款非常出色的智能接地电阻测试仪，可以完成各种类型的接地电阻测量，采用二极交流、二极直流、三极、四极、电流钳选择法、双钳头无辅助极法共六种测量方式对接地（将电力系统或建筑物中电气装置、设施的某些导电部分，经接地线连接至接地极）、工作接地（在电力系统电气装置中，为运行需要所设的接地）、保护接地（电气装置的金属外壳、配电装置的构架和电路杆塔等，由于绝缘损坏有可能带电、为防止其危及人身和设备的安全而设的接地）、雷电保护接地（为雷电保护装置向大地泄放雷电流而设的接地）、防静电接地（为防止静电对易燃油、天然气储罐和管道等的危险作用而设的接地）、接地极（埋入地中并直接与大地接触的金属导体）、接地线（电气装置、设施的接地端子与接地极连接用的金属导电部分）、接地装置（接地线和接地极的总和）、接地网（由垂直和水平接地极组成的供发电厂、变电所使用的兼有泄流和均压作用的较大型的水平网状接地装置）进行接地电阻测量，适用于交流标称电压500kV及以下发电、变电、送电和配电电气装置（含附属直流电气装置）以及建筑物电气装置的接地电阻测量。



基本功能

·二极法测量直流电阻和交流电阻

·三极法和四极法测量接地电阻

·四极法直接测量土壤电阻率

·电流钳选择法测量接地电阻，不用断开接地连接

·双钳头无辅助极法，快速测量接地回路电阻

·测试电压20V/48V可选择

·自动频率控制（AFC），能够自动识别干扰并选择合适的测量频率，

  使干扰的影响最小。可选择频率有94Hz,105Hz,111Hz,128Hz四种

·能自动对干扰电压与漏电流进行测量

·具有测量数据存储功能，可以存储100组测量数据，并可以上传到

  PC进行显示分析，输出测试报表

·极限值报警功能

·双电源供电，可选择干电池或充电电池供电



技术指标

l         3极和4极



l         带电流钳3极和4极



l         双钳头



l         R~2极电阻测量



l        R— 2极电阻测量



l        R— 4极电阻测量



l        ρ土壤电阻率测量



l        Rk～测量(导线电阻的补偿测量)



l        干扰电压电流频率测量
