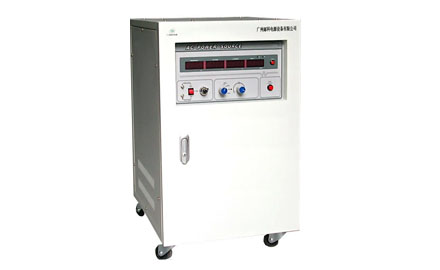

| 变频电源YK-BP88系列简介 |
| |
| YK-BP88系列变频电源应用于军事及航天电子电气设备制造的400Hz中频静变电源,如:飞机机载设备雷达导航坦克等设备,更好解决了400Hz中频静止变频电源的用电环境. |
| |
|
变频电源YK-BP88系列主要特点
☆执行标准《GJB181-86飞机供电特性及对用电设备的要求》、
《GJB572-88飞机地面电源供电特性及一般要求》、
《GJB1910-94飞机地面电源车通用典范》、
《GJB235-88工中频移动电站通用规范》、
《Q/AK004-2001静止式变频电源技术条件》、
☆采用独特的瞬时值双环控制，控制精度高，波形品质好，可适应各种负载；
☆IGBT高频静止逆变，体积小，重量轻、噪声低、效率高、地处界灵活方便；
☆微处理器控制，输出电压频率在线可调，运行及故障状态一目了然；
☆操作显示数字LED面板，使用灵活方便；
☆隔离变压器隔离输出，安全可靠，适应性好，可以忍受负载端的反电动势；
☆异常保护功能：具过电流、过电压、过高温、短路保护及告警装置；
☆过载能力强：120%时持续10分钟，150%时1秒；
☆三相独立：可忍受三相不平衡负载；
☆主要元器件均使用原装进口,品质可靠。 |
| |
| 变频电源技术参数 |
| |
400Hz单相航空-军用中频电源产品规格表：
|
型号(YK-BP)
|
88005
|
8801
|
8802
|
8803
|
8805
|
8810
|
8815
|
8820
|
8830
|
8845
|
8860
|
88100
|
|
输出容量
|
500VA
|
1KVA
|
2KVA
|
3KVA
|
5KVA
|
10KVA
|
15KVA
|
20KVA
|
30KVA
|
45KVA
|
60KVA
|
100KVA
|
|
电路方式
|
IGBT/PWM脉冲宽度调制方式
|
|
交流输入
|
单相220V/50Hz,60Hz
|
三相380V/50Hz,60Hz
|
|
交
流
输
出
|
相 数
|
单 相
|
|
电
压
|
低档
|
0V～150V
|
|
高档
|
0V～300V
|
|
频 率
|
400Hz
|
|
最
大
电
流
|
0V～150V
|
4.2A
|
8.4A
|
16.8A
|
25A
|
42A
|
84A
|
126A
|
168A
|
250A
|
375A
|
500A
|
834A
|
|
0V～300V
|
2.1A
|
4.2A
|
8.4A
|
12.5A
|
21A
|
42A
|
63A
|
84A
|
125A
|
188A
|
250A
|
417A
|
|
频率稳定率
|
≤±0.1%
|
|
负载稳压率
|
±0.5%
|
|
波形失真度
|
≤2%（阻性负载）
|
|
反应时间
|
最大值2ms
|
|
指
示
/
解
析
度
|
数位频率表
|
4位数 解析度 0.1Hz
|
|
数位电压表
|
4位数 解析度 0.1V
|
|
数位电流表
|
4位数 解析度 4A以下：0.001A 4A以上：0.01A
|
|
数位功率表
|
4位数 解析度 200W以下：0.1W 200W以上：1W
|
|
功率因数
|
4位数 解析度 0.001
|
|
保护装置
|
输入无熔丝开关、输出无熔丝开关、电子电路快速侦测过电压、过电流、过载、
过高温&短路并自动跳脱保护及告警装置。
|
|
冷却装置
|
强制风扇冷却
|
|
环境
|
工作温度
|
0℃～45℃
|
|
相对湿度
|
0～90%（非凝结状态）
|
|
尺 寸
高×宽×深(mm)
|
187×428×440
|
650×430×520
|
900×
450×
710
|
900×
560×
710
|
1200×560×
800
|
1200×850×
1020
|
1600×
800×
1200
|
400Hz三相航空-军用中频电源产品规格表：
|
型号(YK-BP)
|
8806
|
8810
|
8815
|
8820
|
8830
|
8845
|
8860
|
88100
|
88150
|
88200
|
|
总输出容量
|
6KVA
|
10KVA
|
15KVA
|
20KVA
|
30KVA
|
45KVA
|
60KVA
|
100KVA
|
150KVA
|
200KVA
|
|
每相容量
|
2KVA
|
3.3KVA
|
5KVA
|
7KVA
|
10KVA
|
15KVA
|
20KVA
|
33KVA
|
50KVA
|
67KVA
|
|
电路方式
|
IGBT/PWM 脉冲宽度调制方式
|
|
交流输入
|
单相220V/50Hz、60Hz
|
三相380V/50Hz、60Hz
|
|
交
流
输
出
|
相 数
|
三 相 (相位差120°±2°)
|
|
电
压
|
低档
|
相电压:0V～150V(线电压:0V～260V)
|
|
高档
|
相电压:0V～300V(线电压:0V～520V)
|
|
频 率
|
400Hz
|
|
每
相
最
大
电
流
|
0V～150V
|
16.8A
|
28A
|
42A
|
58A
|
84A
|
126A
|
168A
|
276A
|
416A
|
556A
|
|
0V～300V
|
8.4A
|
14A
|
21A
|
29A
|
42A
|
63A
|
84A
|
138A
|
208A
|
278A
|
|
频率稳定率
|
≤±0.1%
|
|
负载稳压率
|
±0.5%
|
|
波形失真度
|
正弦波，≤±2%(线性负载)
|
|
反应时间
|
最大值2ms
|
|
指
示
/
解
析
度
|
数位频率表
|
4位数 解析度 0.1Hz
|
A、B、C三相可任意切换
|
|
数位电压表
|
4位数 解析度 0.1V
|
|
数位电流表
|
4位数 解析度 4A以下：0.001A 4A以上：0.01A
|
|
数位功率表
|
4位数 解析度 200W以下：0.1W 200W以上：1W
|
|
功率因数表
|
4位数 解析度： 0.001
|
|
保护装置
|
输入无熔丝开关、输出无熔丝开关、电子电路快速侦测过电压、过电流、过载、
过高温&短路并自动跳脱保护及告警装置。
|
|
冷却装置
|
强制风扇冷却
|
|
环
境
|
工作温度
|
-10℃～60℃
|
|
相对湿度
|
0～90%（非凝结状态）
|
|
尺 寸
高×宽×深(mm)
|
950×610×725
|
1200×700×1020
|
1200×850×1020
|
1200×950×1420
|
1500×950×1800
|
(1200×850×1020)×3
|
|
|
|
|
|
