RA-120P圆度仪

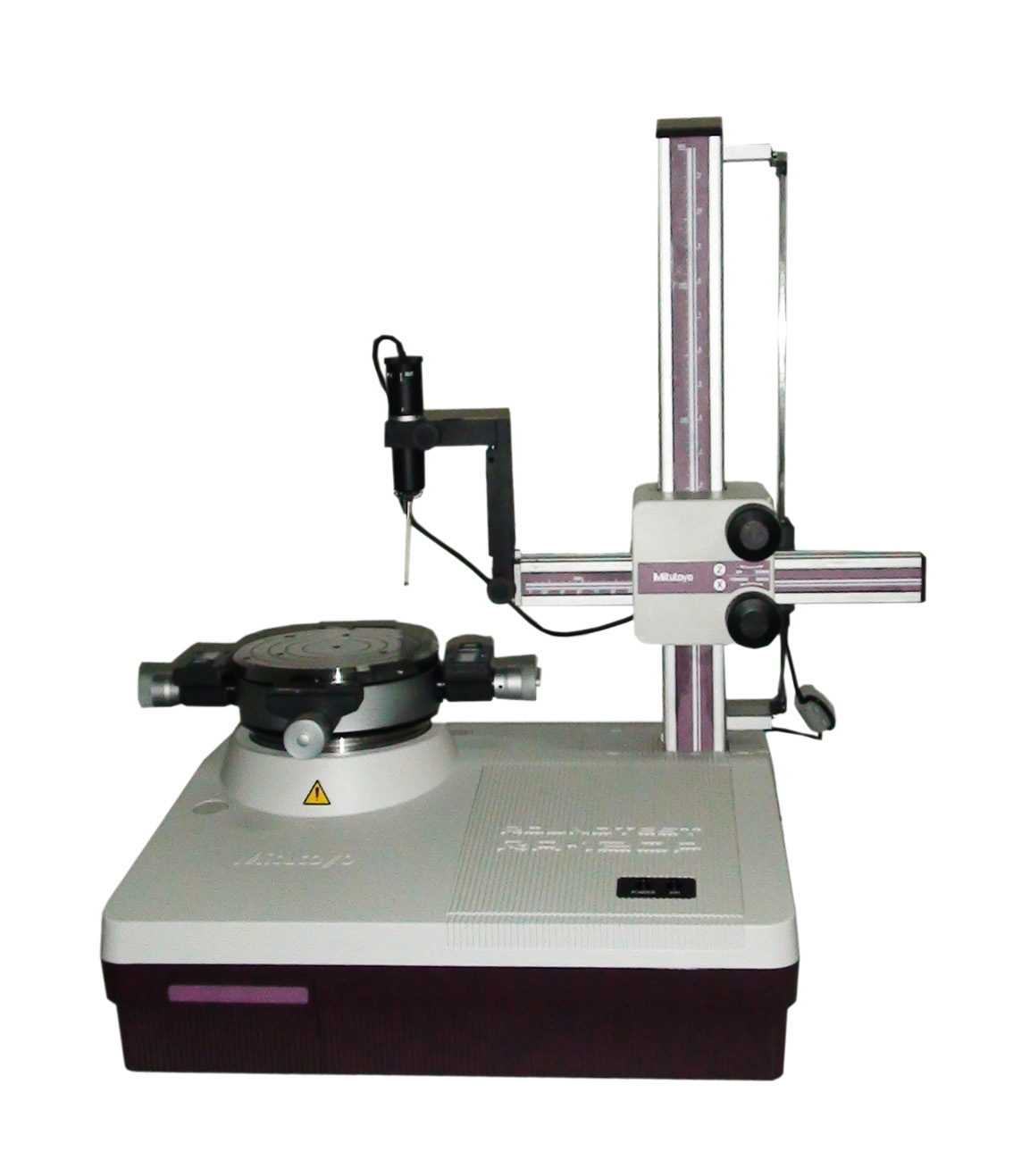

RA-120P圆度仪
Roundtest RA-120/120P 211系列-圆度,圆柱形状测量仪
RA-120/120P系列圆度仪是小型,高性价比测量仪,操作简便，使于车间环境中对测量工件的几何形状.可满足实验室圆度测量仪所需的强大资料分析能力,探测器的测量范围宽达±1000um，精密旋转工作台具有很高的旋转精度。
RA-120型专用处理器,可通过内置在主机上的控制面板来控制所有的操作。
RA-120P基于PC,可通过ROUNDPAK软件来控制所有的操作。
特点:
- ±1000um宽范围检测器
- 重复计算功能
- 帮助功能可有效节省工件时间
- RA-120/120P带有DAT (DIGITAL ADJUSTMENT TABLE (数字调整台)功能，旋转工作台数字显示调心和调水平,有效简化了复杂繁琐的任务,即使没有经验的操作人员也能够完成
- 易操作的控制面板,大型清晰背光液晶显示屏和高速图表热敏打印机(RA-120)
- 测量资料可保存到软盘和硬盘上(RA-120P)
性能参数
|
型号
|
RA-120
|
RA-120P
|
|
|
货号
|
公制型
|
211-622
|
211-626
|
|
公英制型
|
211-623
|
211-627
|
|
|
转台
|
台面直径：150mm
调心范围：±3mm
调水平范围：±1°
旋转速度：6rpm
旋转精度：（0.04+6H/10000）um
最大工件直径：440mm
最大工件重量：25kg
|
||
|
最大检测直径
|
280mm
|
||
|
水平测臂行程
|
165(包括工作台中心以外25mm)
|
||
|
垂直位移
|
280mm
|
||
|
最大检测高度
|
280mm
|
||
|
最大检测深度
|
100mm
|
||
|
检测器
|
测量范围：±1000um
测力：7-10mN
探针：∮1.6mm硬质合金球型测量探针（12AAAB681）
测头方向：双方向（内外均可）
测头角度调整：±45°
|
||
|
数字滤波
|
2CR-75%/50%，2CR-75%（相位校正），Gaussian-50%
|
||
|
截止值
|
低通：15upr,50upr,150upr,500upr
带通：15-150upr,15-500upr,50-500upr(可指定任意值RA-120P)
|
||
|
参考圆
|
LSC，MZC，MIC，MCC
|
||
|
资料分析项目
|
圆度、同心度、同轴度、平面度、平行度、径向圆周跳动、轴向圆周跳动、垂直度、壁厚偏差。
|
||
|
数据采集点数
|
最多1800点/转
|
||
|
记录倍率
|
5×-20,000×
|
1×-500,000×，自动
|
|
|
测量段数
|
5段
|
100段
|
|
|
显示
|
内置数据处理器
|
PC电脑显示
|
|
|
打印机
|
热敏行式打印机
|
—
|
|
|
气压
|
390kPa
|
||
|
空气消耗量
|
每分钟45升（正常情况下）
|
||
|
电源
|
100V AC-240V AC
|
||
|
尺寸（W*D*H）
|
450*360*620mm(仅限主机)
|
||
|
重量
|
36kg（仅限主机）
|
||
