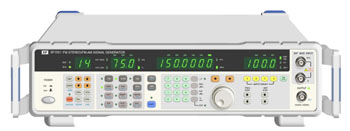

SP1501标准信号发生器
 |
厂商名称： 南京盛普 |
| 商品名称： SP1501标准信号发生器 | |
| 商品型号： SP1501 | |
SP1501型数字合成标准信号发生器 / 调频调幅立体声，采用小数分频数字锁相技术设计制造，与一般传统信号源相比具有高精度、高分辨率、多功能、高可靠性、动态范围大等一些独特的优点，本产品可以用手动或自动测试设备，灵活操作，特别适用于完成诸如调频、调幅接收机或无绳电话等通信产品的开发与生产的各种测试
SP1501标准信号发生器主要特点：
频率范围宽，精确度高
输出步进间隔 0.1dB
操作简便，无繁琐操作菜单。体积小，重量轻
独特的多层线路板大规模集成、采用贴片工艺生产，可靠性高
性能指标同韩国金进 1501
SMT 工艺生产，新型金属机箱
SP1501标准信号发生器技术指标
|
频率范围 |
100kHz~150MHz |
|
FM 立体声频率范围 |
76MHz~ 110MHz |
|
分辨率 |
100Hz (≤150MHz) |
|
频率准确度 |
± 5 × 10-6 |
|
射频输出 |
范围：-20dBμ~100dBμ 开路 |
|
分辨率 ： 0.1dB |
|
|
输出误差：± 1.0dB (20dBμ~100dBμ) |
|
|
信号源阻抗：50 Ω |
|
|
寄生输出：≤-30dB |
|
|
平坦度：±1dB (100dBμ) |
|
|
谐波：<-30dBc |
|
|
非谐波：<-40dBc |
|
|
剩余调制（S/N）： |
|
|
调制 |
内部调制信号频率： 1kHz或 400Hz ± 2% |
|
外部调制输入阻抗： 10k Ω ± 10% |
|
|
外部调制电压： 3Vp-p ± 4% |
|
|
外部调制信号高低指标：灯灭时，3Vp-p ±3% |
|
|
调频（FM） |
最大频偏：100kHz (载频≥1MHz) 载频×10% (<1MHz) |
|
频偏分辨率：100Hz (载频≤150MHz) 200Hz(载频>150MHz) |
|
|
频偏准确度：仪器显示最大频偏的 ± 10% |
|
|
失真： <0.3% |
|
|
调幅（AM） |
调制度：0~60% |
|
调制度分辨率：0.1% |
|
|
调幅准确度：(内部1kHz调制信号) |
|
|
失真： <0.65% (载频： 400kHz~ 30MHz，不包含80MHz/N,N=3,4,5...... |
|
|
立体声（S.FM） |
分离度：≥ 50dB ( 音频：400Hz ~ 1kHz ) |
|
导频信号频率：1 9kHz ± 2Hz |
|
|
失真：<0.3% |
|
|
外部调制信号频率：50Hz~15kHz ±1dB |
|
|
调制度：100%和37% |
|
|
预设键 |
FM 调制 3.5kHz， 22.5kHz，75kHz ， AM 调制： 30% |
|
输出功率 |
可预设 4 点 |
|
记忆 |
100 点 |
|
接口（选配） |
鼠标接口 |
|
外形尺寸 |
|
|
重量 |
约4.5kg |
