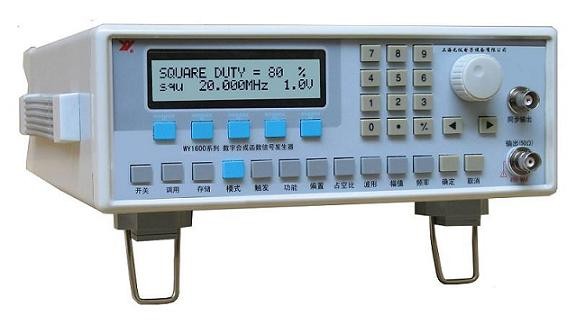

函数信号发生器WY1603A
一 函数信号发生器WY1603A特点：
- 实现数字化设置AM，FM，FSX，ASK，PSK，BURST，扫频等功能，使它成为一台综合性的标准信号源。
- 同步输出和外触发功能，能方便的适应自动测试系统，附有100MHz频率计功能。
- 有A和B二个输出口，可完成李沙育图形演示。
- 硬件全集成化，参考调节软件化，机内无可调节器件，使可靠性达到最高。
- 双行LCD菜单式同时显示信号的名称，工作模式，频率和幅值。
- RS-232串行接口，自备指令集，可与PC联机遥控。
二 函数信号发生器WY1603A主要性能
2.1 函数波形：
正弦波、方波、三角波、升斜波、降斜波、随机噪声、Sin（x）/x、升指数、降指数等九种基本波形。占空比和偏置可设置。
2.2 正弦波频率范围：
|
型号 |
频率范围 |
|
WY |
1mHz～3MHz |
|
WY |
1mHz～6MHz |
|
WY |
1mHz～15MHz |
|
WY |
1mHz～20MHz |
|
WY |
1mHz～30MHz |
|
WY |
1mHz～40MHz |
2.4 方波：
上升沿/下降沿≤15ns，占空比0.1%～99.9%。
2.5 其它波形：
2.5.1 频率范围：
1mHz～1MHz。
2.6 频率显示：
8位数字，最高分辨率1μHz 精度：10ppm 稳定度：30ppm(0℃～40℃)，2ppm（每小时）
2.7 输出特性：
2.7.1 幅值：
2mVp-p～20p-p（开路），1mVp-p～10Vp-p(50Ω)，3位数显。
2.7.2 正弦失真：
＜20kHz:-60dBc, ＜1MHz:-50dBc, ＜10MHz:-40dBc, ＜40MHz:-30dBc,
2.7.3 频幅特性：
±0.5dB(0.1Hz～仪器上限频率)
2.8 工作模式：
2.8.1 调制方法：
内AM，外AM,FM,FSK,ASK,PSK,BURST以及外触发
2.9 扫频方式：
线性和对数，速率：10μS～40S 扫频范围:0.1Hz～仪器上限频率
2.10 外形尺寸：
240（宽）×105（高）×310（深）mm
