CS3386 高精度通用频率计

	厂商名称： 南京长盛
	商品名称： CS3386 高精度通用频率计
	商品型号： CS3386



 CS3386 高精度通用频率计简介

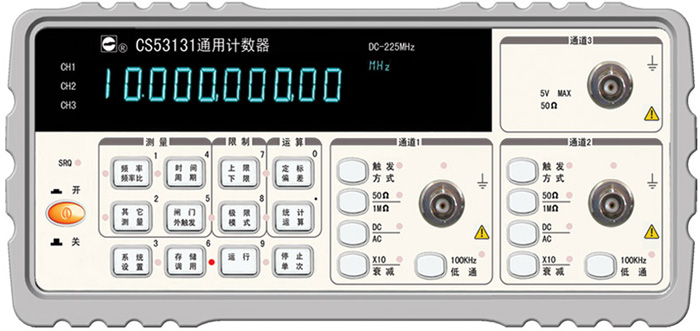

    CS53131系列高精度通用频率计（CS3386高精度通用频率计，CS53131通用频率计，CS53180高精度频率频率计）是针对时频测量推出的高精度测频测时仪器。它测频分辨力达到十位/秒，测时单次分辨力达到100PS。机内以高性能的AVR单片机为核心，进行功能控制，测量时序控制，数据处理和测量显示。
    CS53131系列高精度通用计数器采用倒数计数技术和内插技术，实现了全量程范围内的高精度测量；采用了CPLD可编程器件，提高了仪器的集成度和可靠性。该系列仪器性能稳定，测量范围宽、精度高、体积小，使用方便可靠。适合于工业生产和科研计量、航空航天和电子对抗等领域对时间和频率的高精度测量。

 主要技术指标

●测量：频率、频率比、时间间隔、周期、正/负脉冲宽度、上升/下降沿时间、占空比、相位、累计、峰值电压

●分析：极限测试、数学运算、统计（最大值、最小值、平均值、标准偏差、阿仑方差等）

测量功能：

● 频率范围： 输入通道A、B：  0.001Hz ～150MHz  （CS3386）

                              0.001Hz ～225MHz  (CS53131）

                              0.001Hz ～225MHz  (CS53180型单输入通道A）

              输入通道C:     100MHz～3GHz （选配）

●动态范围：   30mVrms～1.5Vrms          0.001Hz～100MHz

               50mVrms～1.5Vrms          100MHz～225MHz

●频率测量分辨率：十位/秒。

●显示位数：    十位/秒   （CS53131型，CS53180型）

                九位/秒   （CS3386型）

●单次时间间隔测量最高分辨率：100PS。

●最低显示位数：      10 nS（CS53131型）

                      9  nS （CS386型）

●输入：通道A、B ：A、B通道单独选择。

        阻抗、耦合：1MΩ 或 50Ω，AC或DC

        通道C：  阻抗： 50Ω    耦合：AC

耦合：AC

●低通滤波器： 100kHz 可切换。（仅A、B输入通道）

●衰减：   ×1或×10 。（仅A、B输入通道）

●触发方式：外门控。

●触发电平：±3V 可设置。（仅A、B输入通道）

●外部时基： 5MHz 或10MHz  自动切换。

●接口：  GPIB 接口和 RS-232  接口可选配。

●电源：0～220V±10% 、50Hz ±5%

特点：

●测量精度高，测频分辨率达到十位/秒，测时单次分辨率达到100PS。

●采用高性能的AVR单片机、大规模CPLD可编程器件，仪器可靠性高。

●频率测量具有极限运算功能和数学运算功能。

●闸门时间可设置。
