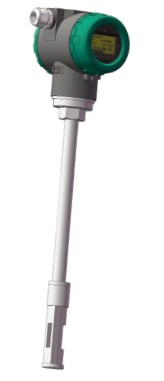

TF130插入式热式涡街流量计

TF130热式涡街流量计是采用Sailsors自主研发的热式流速传感器，是目前最先进的
具有宽量程比的气体专用热式涡街流量计。TF130采用一体化结构，无需温压补偿。采
用了硅基微机械加工技术和薄膜成型技术制作的热式流速传感器，实现了100：1的宽
量程比。TF130热式涡街流量计主要用于各种气体的流量测量，为了满足不同现场的应
用，可采用一体或分体两种安装方式，使现场安装和维护更方便。

● 专有的热式涡街探头消除振动影响
● 精度1% 量程比可达100：1
● 全焊接和铸造技术，密封性强
● 同时显示瞬时流量和累计流量，无需切换
● 先进的传感器结构设计，无活动部件，无磨损
● 结构简单，长期稳定
● 安装方便，只需在管道开一小孔即可

技术参数

量 程:0～60Nm/s
精 度:±1%读数±0.5%满量程
量 程 比:100：1
响应时间:3秒，可通过阻尼系数调整
环境温度: -40～85℃
介质温度:-20～175℃/-20～275℃/-20～400℃
信号输出:累积流量：电压脉冲信号
瞬时流量：4～20mA电流信号
数字输出:HART或MODBUS
材质:304不锈钢，其它材质协议订货
防护等级:IP67
防爆等级:NEPSI隔爆许可EX d II CT4,隔爆级别 C级
供 电:24VDC
外 壳:铸铝，环氧树脂喷涂，丁晴橡胶O型环
电磁兼容性:IEC 61000-4-2-5
过程连接:法兰卡装式，螺纹安装
安装方式:一体式，分体式
