CTS-2020/2030数字超声探伤仪
CTS-2020、CTS-2030数字超声探伤仪是我所最新开发的高技术产品，它与CTS-4020、 CTS-3020等多种数字超声探伤仪组成一个更新换代的产品系列，适合国内外不同用户对锻件、焊缝、钢结构件、飞机零部件等探伤的各种需要，为新老朋友提供更为优质的设备和服务。
CTS-2020的诞生，体现了汕头超声仪器研究所一贯的优良传统：顶级技术，先进工艺，体积小，重量轻，功能强大，操作简单。CTS-2030数字超声探伤仪为EL显示屏。
最新设计彩色液晶
指标先进 功能齐全
小巧轻便 操作简单
全新理念与传统技术的完美结合——满足你对完美无暇的追求
技术创新
不断创新，努力达至一流境界是我所的一贯宗旨。CTS-2020采用嵌入式计算机系统和超大规模现场可编程集成电路设计，把大型超声仪器所具备的优良性能压缩到极小的空间；高达62dB的探伤灵敏度余量满足各种探伤需求；最新的彩色TFT液晶显示屏带给你最佳的读测效果和视觉享受；简便的界面波跟踪功能适用于水浸法探伤；再配以DAC、大容量存储器、USB接口等新技术、新功能，使CTS-2020成为一台小巧轻便却性能卓越的超声探伤仪。此外，彩色TFT液晶屏快速的响应时间，确保快速扫查回波也显示无遗；轻触式键盘性能可靠、手感舒适；突出的电磁兼容设计技术使仪器的现场抗干扰能力大大加强。
简单实用方便
小型轻便、美观实用、中英文菜单、操作简便、功能强大。这一切，体现我们一贯的设计理念：简单实用方便可靠，功能性能更上一层楼！
|
顶级功能性能：
|
|
|
最高采样速率240MHz，最小显示范围5mm
|
|
|
工作频率范围 分1～4MHz，0.5～10MHz两档设置，分别突显高灵敏度和宽频带的优点
|
|
|
界面波跟踪功能，通过A、B闸门间的逻辑关系，容易实现水浸法探伤或精确测厚
|
|
|
脉冲重复频率可调，避免在探伤过程中出现混响信号
|
|
|
完善的DAC曲线功能，方便进行回波评价
|
|
|
具有测量探头角度（K值）的功能
|
|
|
大容量存储器可存储高达500个数据集，包括波形、曲线、参数、探伤报告等
|
|
|
USB接口可实现仪器内部存储数据、数据波形向U盘的转存，打印探伤报告
|
|
|
菜单语言：中、英文二种。操作过程文字信息提示
|
|
|
高亮度彩色TFT液晶显示屏带来最佳的读测效果
|
|
|
10种波形颜色和字符颜色自由选择
|
|
|
大容量锂电池可连续工作6小时以上
|
应用举例：
1、 薄板探测

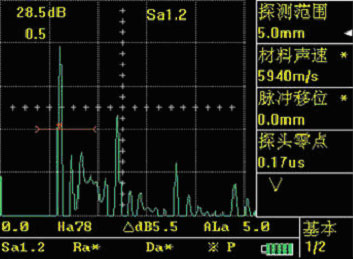

CTS-2020具有很好的近区分辨力，非常适合锻件近区缺陷的检测和压力容器、管道的壁厚测量。（1.2mm钢板的底面回波）
2、 DAC

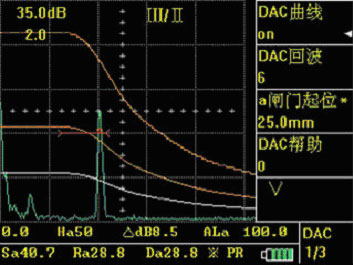

CTS-2020完善的DAC曲线和回波比较功能，令回波评价工作更轻松、更方便、更准确。（来自焊缝的缺陷回波与一组DAC曲线）
3、 跟踪功能

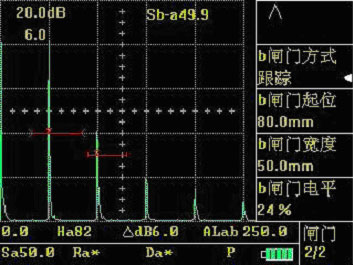

B闸门跟踪功能，容易实现水浸法探伤或精确测厚。（B闸门跟踪功能示意图）
4、 斜探头探伤时，可对缺陷进行精确测试

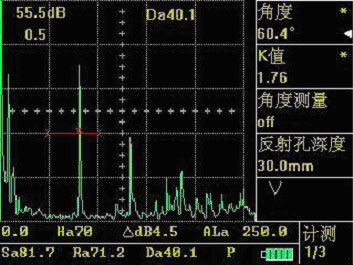

通过数字仪器的强大功能，可以对缺陷进行精确定位。（来自斜探头探测距表面40mmΦ1.6的波形图）
CTS-2020数字超声探伤仪主要技术指标：
|
功 能
|
单 位
|
技 术 数 据
|
|
探测范围
|
mm
|
0～6000 (钢纵波)，连续可调，最小显示范围5mm
|
|
脉冲移位
|
mm
|
-10～1000 (钢纵波)
|
|
探头零点
|
μs
|
0～199.9
|
|
材料声速
|
m/s
|
1000～9999
|
|
阻尼
|
|
高/低
|
|
脉冲重复频率
|
|
分10档可调，探测范围1500mm以内时，约20Hz～500Hz ；探测范围大于1500mm时，约20Hz～200Hz
|
|
工作频率范围
|
MHz
|
0.5～10，分1～4 / 0.5～10两档可选
|
|
增益调节
|
dB
|
0～110，分 0.5 / 2 / 6 / 12步进调节
|
|
检波方式
|
|
正向、负向、双向
|
|
抑制
|
%
|
0～80线性抑制
|
|
垂直线性误差
|
%
|
≤3
|
|
探伤灵敏度余量
|
dB
|
≥62
|
|
DAC曲线
|
|
最多能记录10个回波参考点并逐段显示；可改变DAC 3线间dB距离；可以插入DAC回波参考点、修正DAC回波参考点。
|
|
监视闸门
|
|
2个独立的测量闸门，B闸门可设定为界面波跟踪闸门模式。
|
|
测量分辨力
|
mm
|
0.1
|
|
报警信号
|
|
声光报警（内接蜂鸣器和面板LED发光二极管）
|
|
测量点选择
|
|
闸门内第1回波的前沿或峰值。
|
|
回波评价
|
|
声程、水平距离、垂直距离、幅值、dB差值显示。
|
|
显示屏
|
|
5.7"高亮度TFT液晶显示屏, 320×240象素。
|
|
缩放
|
|
选择正常和放大两种显示模式。
|
|
A型回波冻结
|
|
冻结探伤画面。
|
|
数据存储器
|
|
500组数据集，包括探伤状态参量、回波图形、DAC 曲线和备注信息等。
|
|
USB接口
|
|
实现仪器内部存储数据、数据波形向U盘的转存，打印探伤报告。
|
|
打印机
|
|
可配用HP-1020、HP-1120、Canon-S100SP打印机
|
|
电源
|
|
交流电或电池
|
|
电池类型
|
|
锂电池组（7.2V 、7.2Ah）
|
|
工作时间
|
h
|
使用7.2Ah 锂电池组时≥6 （与背景光亮度有关）
|
|
工作电压
|
V
|
6～9 DC (外部电源)；6.0～8.4 (电池)
|
|
工作温度
|
℃
|
0～40
|
|
重量
|
Kg
|
约1.68（不含电池）
|
|
尺寸
|
mm
|
260 ×180 ×78(宽×高×深)
|
|
|
