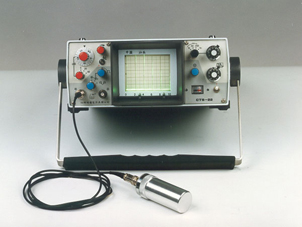

CTS-22B超声波探伤仪

CTS-22B超声探伤仪的性能： CTS-22A/22B型超声探伤仪是按有关标准设计制造的产品，其衰减器采用衰减型，以适应国内用户需要。其中22A为国产示波管，22B为进口示波管。 仪器结构合理，工艺先进，是一种灵敏度高，分辨力好，功耗低，体积小，使用方便，稳定可靠的便携式超声探伤仪，可用于各种钢板焊缝及锻件探伤，尤其适用于机械、能源、交通、石化等工业部门中流动性大的野外或高架空探伤作业；同时也可作为无损检测人员资格考核鉴定用标准化仪器。 CTS-22A/22B超声探伤仪的仪器特点： 工作频率达10MHz，可配用窄脉冲探头获得高分辨力。 采用衰减型高精度衰减器，总衰减量80dB。 扫描范围：10~5000mm（钢纵波），连续可调。 脉冲移位范围400mm，显示清晰。 CTS-22A/22B超声探伤仪的主要技术指标： 可交直流供电工作，小型轻便，安全可靠。 工作频率范围：0.5~10MHz。 衰  减  器：总衰减量80dB（20dB×2、2dB×20）；衰减误差：每2dB±0.1dB。 垂直线性误差：2~5MHz ≤5%。 水平线性误差：≤1%。 探伤灵敏度余量：配用2.5Z20N探头，发现DB-P 200直径2mm试块平底孔回波高度为垂直刻度50%时，≥46dB。 使用电源：AC：220±22V，50±1Hz；DC：12.5±2V（镉镍电池1.25V×10）；功耗约6W，一组电池能连续工作五小时以上。 重   量：约6kg（连电池）； 外形尺寸：245×100×300mm（宽×高×深）
