Rapidscan超声快速扫描成像系统
超声快速扫描成像系统
Sonatest—NDT Souluion公司的超声快速C扫描成像系统着眼于方便操作和生成高分辩C—扫描性能便携式仪器。特点有：实验快速A、B、C—扫描模式、摇控检测、缺陷定位定量、1HM至20MHZ探头频率、水雾耦合阵列式滚轮探头、全波形采集利用新颖的滚轮式探头。
内置最多可达128个超声波阵列晶片。快速扫描通常只用很短时间生成C—扫描图。系统由单模块组成，包括大功率处理器和专用超声波硬件，配有用户键盘的高清晰度显示屏，无线遥控装置和创新的头戴式窥视镜。滚轮式探头可根据特殊要求的阵列尺寸、晶片数和传感频率单独订制。
应用在针对航空航天材料及零部件，特别适合复合材料，蜂窝结构，金属板材检测。已得到国外飞机生产厂批准。
RapidScan 系统组成
|
|
Rapidscan手提电脑（15＂显示屏）配合特别简易使用键盘和专门软件，方便操作者使用。
|
|
|
|
特殊橡胶轮胎其声速与水匹配，适合粗糙表面检验，此材料是专利产品并能多次重复使用。
水雾耦合于光洁表面。
橡胶轮胎内用水延迟，并放置有陈列探头。
编码器计算扫描行程和距离。
|
高速线性扫描检测
为了提供宽广覆盖范围和快速扫描，超声波阵列探头以高于30KHz的脉冲重复频率应用可控制电子扫描密集波束，提供高速线性扫描检测。高速脉冲调制结合快速数据采集，满足每秒200线扫描采集率和处理率，在工作上使用背后颖滚轮式探头，可快速移动（高于200mms—1）。检测航空结构时1平方米面积的高分辨率扫描（0.8*0.8mm），能在2分钟的时间内完成。

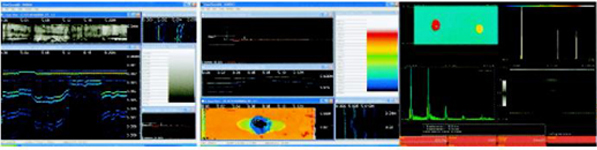

显示软件
可用B扫描显示每层分层情况，用C扫描显示蜂窝结构或其它复杂工作的内部情况，可对缺陷定位定量。
技术参数
|
超声陈列探头
|
中心频率
|
2-20MHz
|
|
带宽
|
>65%（-6 dB）
|
|
灵敏度
|
基于脉冲持续时间
|
|
晶片与晶片的距离
|
0.4mm-2mm（基本）
|
|
阵列式探头宽度
|
10mm-75mm（可按用户要求修改）
|
|
晶片数量
|
可达128（按阵列探头宽度调整）
|
|
晶片发射形式
|
8，16，24，32个晶片一组发射
|
|
电线最长
|
10m@10MHz
|
|
连接口
|
Cannon ZIF 260针
|
|
滚轮
|
超声陈列式探头在滚轮中心，滚轮内水延迟
|
|
轮胎是专利特殊橡胶，轮胎声速与水匹配
|
|
并能多次重复使用不易破损
|
|
滚轮外连接编码器以便定位
|
|
滚轮型式可按用户要求调整
|
|
脉冲发生器
|
脉冲类型
|
负方波
|
|
脉冲振幅
|
—70V
|
|
脉冲宽度
|
25—250ns，步进0.5ns
|
|
脉冲重复频率
|
30kHz
|
|
接收器
|
系统带宽
|
1MHz-22MHz
|
|
接收增益
|
-10dB-70dB
|
|
TCG
|
TCG取点数量
|
无限
|
|
波幅分辨率
|
0.3dB
|
|
时间分辨率
|
12.5ns
|
|
总校正
|
80dB
|
|
斜率范围
|
0-40dB/(s
|
|
数字化
|
采样速率
|
100MHz
|
|
动态范围
|
8bits
|
|
模拟带宽
|
170MHz
|
|
内存
|
2 Msamples
|
|
电子处理器
|
处理器
|
AMD2.4GHz(基本)
|
|
硬盘
|
40GB(基本)
|
|
接口
|
10/100基于T Ethernet
|
|
显示器
|
15＂TFT 1024*768LCD（选件可配头窥镜）
|
|
键盘
|
特别键盘以方便操作者使用有半软件（选件可配无线摇控器）
|
|
应用软件
|
显示模式实时A，B，C扫描，仿真A，B，C显示（Multi模式），全波形数据采集，可随意增加闸门数量而不需要重新扫描
|
|
A扫描
|
高灵敏度扫描模式
|
|
B扫描
|
高分辩率模式配合放大功能
|
|
C扫描
|
可使用无限个闸门
|
|
扫描精度
|
按照声阵列探头修改基本0.4-0.8mm
|
|
扫描速度
|
175mm/s(56通道，2闸门，1000A扫描点)
|
|
其它
|
电源
|
250V/60Hz或115V/50Hz
|
|
电源
|
1.5A/3A
|
|
尺寸大小
|
302*275*422mm(宽*高*深)
|
|
重量
|
17kg
|
| |
|
|
|
|
|
