KrautkramerUSN60便携式超声波探伤机

USN60便携式超声波探伤机将数字设计的强大优势与详细的动态回波信息相结合，打破了以前只有模拟显示器才能实现的限制。独特的信号处理可显示附加的A扫描图，如与波形一同显示的“亮度变化”，从而弥补数字设备缺失的“模拟外观和性能”。高分辨率（640 x480像素）彩色液晶显示屏所拥有的60赫兹刷新率和“单次射程”测量技术可对水浸和关键焊缝测试作出迅速、平滑的响应。

两个独立的探伤闸门、界面闸门选项、底波衰减选项、6千赫脉冲重复频率和实时模拟及TTL输出，也使其成为广泛系列的系统测试应用的理想选择。独一无二的Smartview功能为关键的扫描和旋转零件检测显示最重要的信息（相对简短）。

仪器的质量、耐久性、可靠性和操作的简便性，使您不断期待Krautkramer备受欢迎的USN系列设备常胜不衰。从条件艰苦的现场检测到高分辨率的薄型材料测量、大型的声波衰减材料和水浸系统，USN 60扩大了便携式设备可以应用的范围。

方波脉冲发生器可选可调最佳的探头匹配，满足广泛的难于穿透的应用。现在，用户可从仪器面板上选择尖波脉冲或“方波脉冲发生器”。

◆　　日常应用仍然偏向于使用尖脉冲。

◆　　对于低频应用，方波脉冲发生器可通过调整脉冲宽度和电压，进行最佳的测试匹配。

◆　　对难于穿透的金属应用，特别是非金属检测（如：合成材料）进行了优化。

◆　　脉冲宽度可以10纳秒步进,最大调至1000纳秒，实现最优的探头匹配和多样性，满足广泛系列的应用需要。

◆　　脉冲发生器的电压可以10伏步进从50调整到450伏。

USN经久耐用的可靠性、电池可连续使用8小时、快速的旋钮操作、杰出的超声波性能、以及现在新增的“方波脉冲发生器”和“彩条显示”结合在一起，就形成了这一功能强大的锂电便携式超声波检测工具。

方波脉冲发生器适用于难于穿透的材料

兼顾模拟性能和数字优势的高分辨率彩色显示屏

鲜明色彩

◆　　高分辨率（640 x 480像素）彩色液晶显示屏，独特的信号处理可生成“模拟外观和性能”的回波动态图像。

◆　　可从四种真色彩显示方案中进行选择，配合照明条件和个人喜好。

◆　　可从八种A型扫描色彩种选择，缓解疲倦感和眼部疲劳。

◆　　调整亮度，在任何照明条件下，都获得轻松的观看效果。

◆　　闸门和闸门功能进行了色彩编码，方便识别和快速调整。

新的“彩条”指针可以不同颜色显示横波探伤检测的各条数据。

简便焊缝检测工具

◆　　彩条显示（专利申请中）可在焊缝检测中轻松识别各条数据和跨距。

◆　　网格可为每条数据动态更换显示屏背景色的波段。

简便焊缝检测工具

◆　　彩条显示（专利申请中）可在焊缝检测中轻松识别各条数据和跨距

◆　　A扫描动态更换每条数据的“实时”A扫描颜色。

◆　　焊接程度计算根据AWS规格D1.1.简化了焊接程度的级别。（公式D = A – B – C）

带有曲度修正的三角缺陷位置计算功能自动计算缺陷深度、表面距离和声程。在使用斜探头时，也可结合彩条显示进行检测。所有的TOF测量可以毫米、英寸或秒显示。

数字优势…

◆　　SmartView功能与可变的持续保持模式一同显示测试中最重要的信息（相对简短）。

◆　　实时（单次射程）模拟和TTL输出可处理广泛系列的系统应用。

◆　　可选四种保持模式：全部、峰值标准、比较或包络模式，获得最佳的波形评估和比较。

◆　　三种可变的持续模式可在保持包络中选择，在视觉上帮助扫描和移动零件检测的缺陷检测和评

估。

◆　　保持后台模式允许对在屏幕上保持的回波按时间进行调整。该模式也存储具体范围前后的附加信息，以确保保持图像的移动。

◆　　与冻结参考波型比较与不同颜色的实时A扫描进行比较，轻松解读测试结果。

更多测量功能选项和检测数据管理

缺陷定量的简便工具

40 Db动态多曲线DAC/TCG选项可修正材料衰减和波形发散引起的距离/振幅变化，并能单独编辑或插入记录的回波。一次最多可在屏幕上画出4条DAC曲线，从而在原始记录的DAC曲线外显示+/- dB曲线。可记录多达16个数据点，每微秒最大的曲线斜度为12 dB。符合或超过了TCG的工业要求。

    多曲线DAC以红色显示记录的DAC曲线，其余4条附加曲线基于dB平衡功能，辅助添加的缺陷定量。TCG衰减和转换修正功能，使其可应用在多种其他材料和表面条件下。

◆　　DGS（距离增益尺寸）选项显示了特殊等效参考缺陷尺寸曲线，作为测量25个窄频探头从探头到参

考缺陷距离的功能。ERS（等效参考缺陷尺寸）功能可自动计算测量门内任何回波的相应等效参考缺陷的直径（单位为毫米或英寸）。

深受用户喜爱的首选功能...

◆　　使用快速旋钮调整的简单操作；左边的旋钮可直接调整增益并可以锁定。

◆　　自动CAL可快速、轻松地进行校准。

◆　　用户可轻松选择65种的材料速率。

◆　　带有AutoLOW和AutoHIGH设置的15赫兹到6千赫（尖波脉冲模式）PRF和15赫兹到2千赫（方波模式）PRF（脉冲重复频率），可以手动调整，并可外部触发（仅适用于尖波脉冲模式）。

◆　　2个独立的闸门可为探伤和厚度测量应用监控振幅和声程距离。

◆　　带有10个可选频率范围的250KHz到25 MHz能力可对探头进行匹配，获得最佳性能。

◆　　射频显示模式可提高信号评估和不同材料的胶接检测。

◆　　4种可选的衰减设置（50、75、150、500 ohms）可实现最佳的探头性能。

◆　　040”到1100”（1毫米到28米）的范围（钢材）覆盖了由薄型材料到厚的声波衰减材料。

◆　　dB REF按键在激活时，可评估后续回波增益值和A门内的最大回波振幅（参考回波）。

◆　　IF（界面）闸门选项，用于水浸测试应用中的显示屏、A门、B门和/或DAC/TCG的自动启动。

◆　　VGA输出选项提供与计算机显示器或计算机投影机连接的简便方法，用于多人观看和培训目的。

◆　　RF输出选项可通过标准的Lemo连接器输出原始的射频波形，便于进一步分析。

◆　　BEA（底波衰减）选项允许该区域B门下的独立增益控制，以进行底波监控。

◆　　19”安装支架机型，用于水浸和系统应用

文件编制和录制

◆　　使用A型扫描存储和预览至少200个用户命名的数据集，用于快速调用和仪器设置。

◆　　UltraDOC 4软件程序可用于计算机双向交流，A扫描简便的数据集存储和测试结果的文件生成。

◆　　UltraMATE™软件程序简化厚度数据的转移、存储、分析和文件编制。

◆　　使用A型扫描编制的报告 可直接输出到多台打印机。

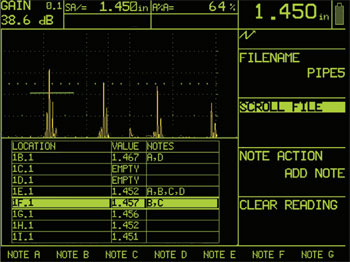

◆　　文字数字式厚度数据记录器可灵活、方便地存储厚度读数。由用户输入文件名、位置编码、注释、记录和标题域，以线性、网格或用户定义的线性文件结构记录。
