AIC3600防爆煤安点巡检系统

概述：

常规点巡检仪采集了设备的大量数据，但是对极大影响安全生产的故障设备的故障原因分析和诊断无能为力，产生了大量的数据垃圾。AIC3600点巡检系统总结了航天智控数十年设备管理、故障诊断经验，具有其他点巡检系统无可比拟的优势,是目前集成度最好，功能最强大，采集速度最快的精密点检仪。除了常规点巡检功能外，更集合了设备故障诊断、专家自诊断(含轴承库)、现场动平衡、在线监测的强大功能。

该仪器集1-4通道振动采集、红外测温、接触式测温、插入式测温、激光测速、手抄、RFID、电子标签、GPRS无限传输等功能于一体，是专业巡检、精密点检的最佳选择工具。另外对点检人员的到位时间进行记录存储，实现对人员和设备的统计管理功能，更可以实现强大的网络化远程数据管理功能。

该系统支持自定义点检项目、支持点检项目的周期定义、可下载多条点检路线、支持多个操作员、支持设备停检管理、支持点检过程中的方便灵活的跳转操作。针对测量项目，仪器提供可提供其他外测功能。

产品特点及技术指标：

▲WinCE6.0平台,3.5寸或5.7寸带背光彩色液晶触摸屏,以太网口及USB接口,支持USB鼠标及USB键盘。

▲主板ARM9+DSP（高效率处理浮点运算）+FPGA（大大减轻了ARM的负担同时便于扩展

硬件接口），可提供丰富的软件开发包，提供二次开发。

▲1-4通道振动+1-4通道转速+1-4通道温度，可同时用红外线非接触测量物体表面温度，用热电偶测量固体表面温度，用插入式传感器测量液体温度；支持ICP振动加速度、速度、电涡流、仪表缓冲输出信号。

▲带电子听诊功能，通过耳机从设备上接收AV输出，可判断分析设备内部的冲击、摩擦、声响等，及时有效快速发现设备异常。

▲可以对现场设备进行测振、测温、测转速、抄表等功能。

▲对点检人员具备到位管理功能、小型轻便手持型，可以放入工装袋

▲可设置低通、高通、带通输出、一次积分、二次积分、包络、程控放大倍数、采样

频率。每个通道都用单独的A/D, 确保通道间不相

▲采样频率：每通道256Hz-256KHz可调；

▲像素：240*320或640*480；

▲键盘：带背光，橡胶或金属键盘，键盘寿命300万次。；

▲电池：连续工作可达7.5小时以上。；

▲存储容量：最大64G，可保存上千万条数据，掉电后存储10年以上；

▲到位管理：RFID或电子钮扣；

▲通讯接口：USB2.0 和以太网口同时使用，10—100Mbps以太网数据传输；

▲报警：声光报警，自定义报警上下限。；

▲红外测温：-50 ～ 300℃ （可选），温度误差：1%±1℃；

▲工作条件：温度：-30℃～85℃ 相对湿度：10%～90%

▲外观尺寸：200×82×37mm（可定制）

▲可以实现多通道在线实时采集、故障分析诊断、专家自诊断、现场动平衡、在

线监测的强大功能。
▲普通型、防爆型、煤安型可选择。

软件功能：

●该精密巡检仪诊断功能强大，可现场分析频谱，多种时域分析（包括峰值、平均

值，有效值等指标）、频域分析、倒频谱分析、波德图、趋势分析、启停机分析、轴

心轨迹分析、时间三维谱分析、数据管理；

●可以实现多通道在线实时采集、故障分析诊断、专家自诊断（含轴承库，可自动

计算轴承故障特征频率）、现场动平衡、在线监测的强大功能。

●编制计划、发送计划、接收数据、分析和处理数

●对巡检人员的考核功能：路线检查、漏检统计、工作量统计等等多种方式对数据进行分析，并可以将分析结果以报表和图表等型式打印出来。

●对设备情况查询、分析和统计的功能：异常统计、结果趋势图、漏检统计、多点比较图、月度查询等等

●各种灵活的管理、查询和统计功能，将人员、时间、地点、设备运行状况以及运行参数等信息有机地结合起来

●工艺人员根据异常数据对设备故障进行时域分析、频谱分析、包络分析等，可以进一步判断出发生故障的原因及部位。为设备维护提供有利的支持。

●使管理人员可以及时掌握设备的“健康”及生产运行状态，以及工作人员的工作状况，并且使数据电子化达到无纸化管理，使管理工作达到经济、科学、实效管理的目的，使生产设备的运行达到“长、稳、安、满、优”的管理目标。

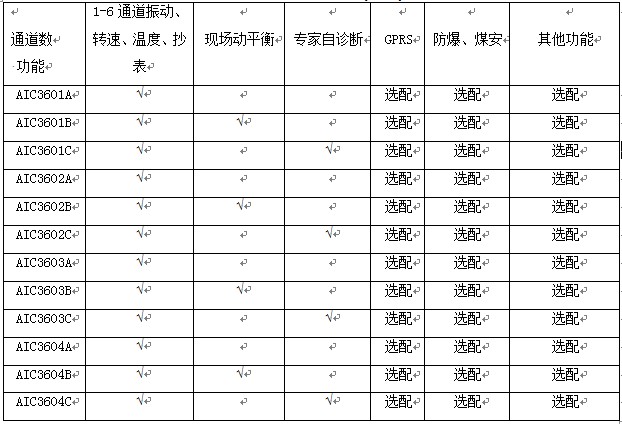

产品选型：
