并网逆变器防孤岛保护试验检测装置

ACLT并网逆变器检测试验装置满足并网逆变器的防孤岛效应保护试验、过载保护试验、过流保护试验，功率因素测定试验，并网电流谐波试验，ACLT是并网逆变器综合性能测定必不可少的检测工具，也是中国唯一应用于并网逆变器产品出厂试验、型式试验、防孤岛保护试验的专业检验仪器。
ACLT内置有纯阻性负载、感性负载、容性负载；三相负载功率独立控制，三相电压不平衡时也能精确调试出谐振点；功率输入采用分段式组合控制，可以任意组合各种功率输入，满足并网逆变器满负载检测需要，精确模拟交流用电设备谐振发生，有效检测并网逆变器防孤岛保护功能。
ACLT并网逆变器防孤岛保护试验检测装置：RLC交流测试负载，模拟谐振发生，当谐振发生时，感性电流=容性电流=阻性电流，三相电压不平衡时，也能精确快速调试出每一相谐振点，科学检测风能/光伏并网逆变器防孤岛保护功能及工作效率、供电性能，是生产车间、实验室、科研调试必备的检测工具。
ACLT并网逆变器试验检测装置完全满足并网逆变器产品在出厂试验、型式试验和防孤岛保护试验的相关测试要求，目前已广泛应用于并网逆变器生产企业、并网逆变器的科研开发、并网逆变器检测鉴定机构、高校电气实验室、产品验收及日常维护测试领域。
一、ACLT并网逆变器防孤岛保护试验检测装置的突出应用：
1、模拟交流用电设备谐振发生，有效精确检测并网逆变器防孤岛效应保护功能。
2、检测各种逆变器的工作效率、满负载运行最大输出功率及带载能力。
3、模拟各类复杂工作环境，检测逆变器在各种环境下的综合工作性能状况。
4、应用于使用单位对并网逆变器的产品验收及日常维护检测,全面检测各种逆变器供电能力,并精确提供检测报告。
5、应用于并网逆变器出厂检验、型式试验、生产调试、科研开发、实验室电气试验、权威机构鉴定检测等领域。

二、ACLT并网逆变器防孤岛保护试验检测装置的主要功能：
ABC三相感性电流及ABC三相容性电流值直接显示于控制面板，谐振点症状直接显示于面板上。
阻性负载、感性负载及容性负载的最小分辨率为10W，可满足调试需要及精确模拟谐振发生。
ABC三相感性电流及ABC三相容性电流值的最大分辨率为1mA。
ABC三相阻性负载、感性负载、容性负载的功率大小，分相独立控制调节，满足三相电压不平衡条件下调节交流谐振点。
可根据性能参数检测要求，通过操作面板设置相应的功率，任意组合、设定放电功率。
主机采用电子电路控制，具有温度过热自动阻断保护功能：由于特殊原因出现过热时，可自动切断负载。
采用液晶面板可同时显示电压、电流值、功率因数、频率、有功功率、无功功率等，也可显示电压、电流波形。还可以将测量数据上传到PC机上并实现对数据的存储功能。
新型功耗组件，功率密度高，无红热现象，整机由阻性负载、感性负载和容性负载三部分组成。
本机采用小型单相风机送风，噪音小，风力大，便于热量扩散。
功率输入采用分段式控制。负载采用耗能方式工作，散热采用强制风冷方式。
检测过程的测量数据可以记录并保存到远程PC机上（控制室）
可以远程控制并调节RLC功率负荷（控制室操作台），也可以在主机上直接控制调节功率。
三相电压不平衡，也能精确调试模拟谐振点发生，精确检测并网逆变器防孤岛效应保护功能。

三、ACLT并网逆变器防孤岛保护试验检测装置的技术参数：
主回路由阻性负载、感性负载和容性负载三部分组成。功率因数±0.3～1可调整。
三部分负载由三相RLC独立旋转组合控制及拨动开关分段控制：

容性负载：0-209.97 kvar连续可调，步进幅度0.01Kvar；三相容性电流可分别独立显示于控制面板。
阻性、感性、容性部分均可自由组合，最小步进幅度10W。
适用环境温度范围：－10～+50℃。
接入负载电压： 三相AC380V/50Hz（线电压380V，相电压220V）。
接线方式：三相四线制，或单相两线接入。
电压精度为±0.5%、电压分辨率为0.1V。
频率测量范围为40-65Hz。
电流测量范围0-500A。
冷却方式：风冷。工作电源：交流220V/50Hz。
ACLT机箱本身带有控制面板，并带有RS232接口，负载和计算机相连接，并通过相关软件实现负载中存储的数据传到远程PC机中进行处理。
PC机软件可显示本次测试中的最大功率值，峰峰值。


四、ACLT在并网逆变器出厂检验和型式检验项目上的详细应用：

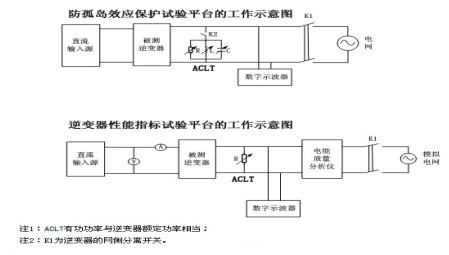

五、ACLT并网逆变器试验检测装置的现场应用工作示意图

六、ACLT-3818M并网逆变器试验检测装置生产参考的技术标准有：
ACLT-3818M并网逆变器试验检测装置的研发生产参考了----
《并网光伏发电专用逆变器技术要求和试验方法》-2009
GB/T 19939-2005《光伏系统并网技术要求》、
UL 1741:1999《独立电力系统用逆变器、变换器、控制器》、
AS 4777.2：2005《通过逆变器连接的电源系统的并网 第二部分：逆变器要求》、
IEEE 1547:2003《分布式电源与电力系统进行互连的标准》、
IEEE 1547.1:2005《分布式电源与电力系统的接口设备的测试程序》，
IEC62116《光伏并网系统用逆变器防孤岛测试方法》
量身定造服务：可根据并网逆变器现场检测设备的要求，为用户量身定造各类智能型/全自动型的逆变器检测装置、定制不同功率的阻性感性容性综合交流测试负载，为用户提供针对性服务。
