ACLT-3818并网逆变器防孤岛保护试验检测装置

ACLT-3818并网逆变器防孤岛保护试验检测装置满足并网逆变器的防孤岛效应保护试验、过载保护试验、过流保护试验，功率因素测定试验，并网电流谐波试验，ACLT-3818M是并网逆变器综合性能测定必不可少的检测工具，也是中国唯一应用于并网逆变器产品出厂试验、型式试验、防孤岛保护试验的专业检验仪器。

ACLT-3818M内置有纯阻性负载、感性负载、容性负载；三相负载功率独立控制，三相电压不平衡时也能精确调试出谐振点；功率输入采用分段式组合控制，可以任意组合各种功率输入，满足并网逆变器满负载检测需要，精确模拟交流用电设备谐振发生，有效检测并网逆变器防孤岛保护功能。ACLT-3818M并网逆变器防孤岛保护试验检测装置：RLC交流测试负载，模拟谐振发生，当谐振发生时，感性电流=容性电流=2.5倍阻性电流，三相电压不平衡时，也能精确快速调试出每一相谐振点，科学检测风能/光伏并网逆变器防孤岛保护功能及工作效率、工作性能，是生产车间、实验室、科研调试必备的检测工具。
ACLT-3818M 并网逆变器试验检测装置完全满足并网逆变器产品的出厂试验、型式试验和防孤岛保护试验的相关测试要求，目前已广泛应用于并网逆变器生产企业、并网逆变器科研开发、并网逆变器检测鉴定机构、高校电气实验室、产品验收及日常维护测试领域。
一、ACLT-3818M并网逆变器试验检测装置的突出应用：
1、模拟交流用电设备谐振发生，有效精确检测并网逆变器防孤岛效应保护功能。
2、检测各种逆变器的工作效率、满负载运行最大输出功率及带载能力。
3、模拟各类复杂工作环境，检测逆变器在各种环境下的综合工作性能状况。
4、应用于使用单位对并网逆变器的产品验收及日常维护检测，全面检测各种逆变器供电能力，并精确提供检测报告。
5、应用于并网逆变器出厂检验、型式试验、生产调试、科研开发等领域。
二、ACLT-3818M并网逆变器防孤岛保护试验检测装置的主要功能：
(1)  可根据性能参数检测要求，通过操作面板设置相应的功率，任意组合、设定放电功率。
(2)  主机采用电子电路控制，具有温度过热自动阻断保护功能：由于特殊原因出现过热时，可自动切断负载。
(3)  采用液晶面板显示电压、电流值、功率因数、频率、有功功率、无功功率等，也可显示电压、电流波形。还可以将测量数据上传到PC机上并实现对数据的存储功能。
(4)  新型功耗组件，功率密度高，无红热现象，整机由阻性负载、感性负载和容性负载三部分组成。
(5)  本机采用小型单相风机送风，噪音小，风力大，便于热量扩散。
(6)  功率输入采用分段式方式。负载采用耗能方式工作，散热采用强制风冷方式。
(7)  ABC三相感性电流及ABC三相容性电流值直接显示于控制面板，谐振点症状直接显示于面板上。
(8)  阻性负载、感性负载及容性负载的最小分辨率为10W，可满足调试需要及精确模拟谐振发生。三、ACLT-3818M技术参数：
(1)  主回路由阻性负载、感性负载和容性负载三部分组成。功率因数±0.3～1可调整。
(2)  三部分负载由三相RLC独立旋转组合控制及拨动开关分段控制阻性负载：

容性负载：0-209.97 kvar连续可调，步进幅度0.01Kvar；三相容性电流可分别独立显示于控制面板。
(3)  阻性、感性、容性部分均可自由组合，最小步进幅度10W。
(4)  适用环境温度范围：－10～+40℃。
(5)  接入负载电压： 三相AC380V/50Hz（线电压380V，相电压220V）。
(6)  接线方式：三相四线制，或单相两线接入。
(7)  电压精度为±0.5%、电压分辨率为0.1V。
(8)  频率测量范围为40-60Hz。
(9)  电流测量范围0-500A。
(10)  冷却方式：风冷。
(11)  负载柜机箱本身带有控制面板，并带有RS232接口，负载和计算机相连接，并通过相关软件实现负载中存储的数据传到PC机中进行处理。
(12) PC机软件可显示本次测试中的最大功率值。
(13) 工作电源：交流220V/50Hz。
四、ACLT在并网逆变器出厂检验和型式检验项目上的详细应用：

五、ACLT并网逆变器试验检测装置的技术参数

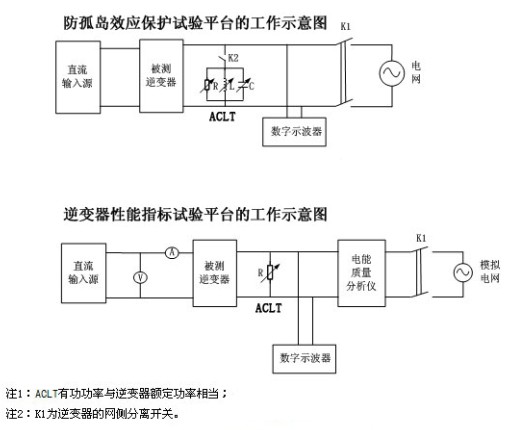

六、ACLT并网逆变器试验检测装置的现场应用工作示意图

七、ACLT-3818M并网逆变器试验检测装置生产参考的技术标准有：
ACLT-3818M并网逆变器试验检测装置的研发生产参考了----
《并网光伏发电专用逆变器技术要求和试验方法》-2009
GB/T 19939-2005《光伏系统并网技术要求》、
UL 1741:1999《独立电力系统用逆变器、变换器、控制器》、
AS 4777.2：2005《通过逆变器连接的电源系统的并网 第二部分：逆变器要求》、
IEEE 1547:2003《分布式电源与电力系统进行互连的标准》、
IEEE 1547.1:2005《分布式电源与电力系统的接口设备的测试程序》，
IEC62116《光伏并网系统用逆变器防孤岛测试方法》
