逻辑分析仪TLA7000系列

逻辑分析仪TLA7000系列主要特点和优点

模块化主机，提供了灵活性和扩展能力

可以使用TLA 逻辑分析仪或码型发生器模块

支持最多6,528 条逻辑分析仪通道、48 条独立总线

所有测量模块在便携式主机和台式主机之间可以全面互换

综合视图(iViewTM)功能，支持模拟和逻辑同时观测，通过一台独立式泰克TDS 数字存储示波器提供了高达15 GHz 的带宽、40 GS/s 的取样速率和64 Mb 的模块采集能力

Microsoft Windows XP ProfessionalPC 平台，提供了熟悉的用户界面及联网能力

在波形、列表、源码、直方图(性能分析)窗口中查看数据，执行跨域分析使用主机模式或使用内置WindowsXP Remote Desktop，通过网络远程控制和监测TLA

使用Microsoft .NET和COM/DCOM技术进行远程控制，支持高级数据分析支持广泛的处理器和总线提供全球化的一致性质量及技术



针对实时数字系统分析的突破性解决方案

      泰克提供突破性的数字系统分析工具，使得数字硬件和软件设计人员能够捕获和分析威胁产品开发时间表的难检问题的来源。TLA7000 系列提供了捕获难检问题来源所需的速度，使用大型显示画面及快速系统数据吞吐量，提供了用户希望的查看能力，同时兼容所有所有TLA模块，保护用户投资。

TLA7012便携式主机和TLA7016台式主机都是模块化主机，支持TLA逻辑分析仪和码型发生器模块。TLA7012和TLA7016可以配置主或扩展主机，为满足大量的总线和高通道数量要求提供解决方案。

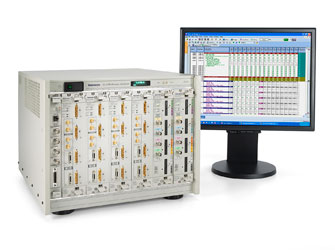

配有TLA7PC1台式机控制器的TLA7016台式主机和基于Microsoft Windows XPProfessional PC平台的TLA7012便携式主机，为TLA应用软件提供了用户熟悉的工作环境。

配有TLA7PC1台式控制器的TLA7016台式主机和TLA7012 便携式主机提供了多部显示器功能，扩大了桌面查看能力，另外还提供了内置DVD-RW、硬驱和多个USB2.0 端口，可以扩容。这两种主机都标配可以更换的硬盘，提供了理想的安全解决方案，或使得各个团队成员可以存储个人设置和数据。触发输入/ 输出连接为其它外部仪器提供了一个接口，如TDS 示波器，以关联测量结果。

固定服务费安装和配置服务选项

由一名TLA认证客户服务工程师(CCSE)提供完善的安装和配置服务，最大限度地利用TLA7000 系列。

固定服务费选项

包括安装和配置一台主机及相应的模块。

共有两种选项可以供选择，具体视安装的模块数量而定。



逻辑分析仪TLA7000系列应用

调试和检验硬件

调试和检验处理器/ 总线

集成、调试和检验嵌入式软件



逻辑分析仪TLA7000系列特点

一般特点(TLA7012, TLA7016)

仪器插槽数量－

TLA7012: 支持2 个TLA 模块。

TLA7016: 支持6 个TLA 模块。

扩展能力－TLA7000系列主机可以作为主机或扩展主机(使用TekLinkTM电缆连接3-8 台主机要求TL708EX 8 端口仪器集线器和扩展器)。

TLA7012: 可以使用最多8台TLA7012主机，支持最多16 个TLA 模块。

TLA7016: 可以使用最多8台TLA7016主机，支持最多48 个TLA 模块。

主机LA PG每个模块136 通道64 通道

最大通道数量

TLA7012 2,176 1,024

TLA7016 6,528 3,072

TLA7012 PC 机特点

操作系统－

Microsoft Windows XP Professional和多

语言用户界面包。

处理器－2 GHz Intel Pentium M-760。

芯片组－Intel 915GM。

内存－1 GB DDR PC 533 MHz

(SODIMM), 可以扩展到2 GB DDR内存。

声音－Line In 和Mic Out 连接器。

可拆卸硬驱－3.5 英寸, 80 GB 串行ATA, 7200 RPM。

光驱－内置4.7 GB DVD ± R/RW。

外置显示器端口类型－一个DVD-D 连接器(主显示－仅数字)和一个DVD-I 连接器(第二个显示－数字和模拟) (包括一个DVI-I 到模拟DB-15 适配器)。

外置显示器分辨率－高达1600x1200 非逐行扫描, 32 位色彩,主显示器和第二个显示器各一。

网络端口－一个10/100/1000 LAN 端口，带RJ-45连接器。

USB 2.0 端口－7 个; 3 个在前面，4 个在后面。TLA7012 内部控制功能

前面板显示器－

尺寸: 15 英寸(38.1 厘米)对角线。

类型: 活动矩阵彩色TFT LCD，带背灯。

分辨率: 1024x768.

同时显示功能－可以以1024x768分辨率同时使用前面板和一台外置显示器。

前面板－通用旋钮及专用热键和旋钮，用于水平和垂直定标和滚动。

触摸屏－在选项18 中提供。

TLA7PC1 台式控制器特点

操作系统－Microsoft Windows XP Professional和多语言用户界面包。

处理器－3 GHz Intel Pentium 4。

芯片组－Intel 865G。

内存－1 GB 双通道DDR, PC 800 MHz(DIMM), 可以扩展到4 GB DDR 内存。

声音－Line In 和Mic Out 连接器。

可拆卸硬驱－3.5 英寸, 80 GB 串行ATA, 7200 RPM。支持第二个串行ATA可拆卸硬驱(仅包括第二个可拆卸硬盘组件－用户提供第二个硬驱)。光驱－内置4.7 GB DVD ± R/RW。

外置显示器端口类型－一个模拟DB-15 连接器。

外置显示器分辨率－高达1600x1200非逐行扫描, 65,536色。

网络端口－一个10/100/1000 LAN 端口，带RJ-45连接器。

USB 2.0 端口－6 个; 2 个在前面，4 个在后面。PS/2 端口－3 个; 1 个在前面，2 个在后面。

增强并行端口－标准DB25 母头连接器;支持EPP/SPP/ECP。串行端口－标准DB9 公头连接器。

PCI 总线－三个全规格PCI插槽, 32位, 33 MHz。用来增加第三方提供的最多三个额外的选装PCI 视频显卡，共支持四部显示器。

综合视图(iViewTM)功能

TLA 主机配置要求－

TLA7012/7016 系列主机, TLA714/720/715/721 系列主机, TLA520x 仪器和TLA6XX 仪器。TLA 应用软件V 4.1 或更高。最低256 MB DRAM, 推荐512 MB。

TDS 配置要求－如果没有GPIB 扩展器，iView 电缆不能完全连接到TDS1000/2000 系列示波器上。泰克建议采用标准GPIB电缆作为扩展器，或订购一个电缆扩展器(NationalInstruments 部件编号181638-1)。

为在任何TDS1000/2000 系列上实现iView 功能，要求TDS2CMAX 通信扩展模块。任何TDS3000 系列上都要求TDS3GM GPIB/RS232 接口模块。为在任何TDS3000B 系列上实现iView 功能，要求TDS3GV GPIB/RS232/VGA 接口模块。如果使用TLA7Axx iConnect 及带TCA 输入连接器的TDS 示波器，要求四个TCA-BNC 连接器，以兼容TLA7Axx模块中的BNC 电缆。



TLA 连接－USB, 触发输入, 触发输出, 时钟输出。TDS 连接－GPIB, 触发输入, 触发输出,时钟输入。

设置－iView外部示波器向导自动进行设置。

数据关联－在TDS 示波器采集结束时，

数据自动传送到TLA，并与TLA采集数据建立时间关联。

偏移校正－在使用iView 外部示波器电缆时，TDS 和TLA数据自动校正偏移，并建立时间关联。iView 外部示波器电缆长度－2 米。

符号支持

符号/ 范围数量－不限(只受到TLA上提供的虚拟内存数量的限制)。

支持的目标文件格式－IEEE 695, OMF 51, OMF 86, OMF 166,OMF 286, OMF 386, COFF, Elf/Dwarf 1和2, Elf/Stabs, TSF (如果您的软件开发工具不能生成上述格式之一的输出，那么可以支持TSF或泰克符号文件，这是一种通用的ASCII文件格式，TLA用户手册中对此进行了介绍)。

外部仪器接口

系统触发输出－在系统触发发生时确认(兼容TTL的输出,后面端接至50 欧姆)。

系统触发输入－在确认时强制系统触发(触发所有模块)(门限范围0.5 V - 1.5 V, 可以调节, 对边沿灵敏, 下降沿锁存)。

外部信号输出－可以用来从模块触发机制驱动外部电路(兼容TTL 的输出, 后面端接至50 欧姆)。

外部信号输入－可以用来提供一个外部信号，准备或触发任何模块或所有模块(门限范围0.5 V- 1.5 V, 可以调节, 对电平灵敏)。

特点

一般特点(TLA7012, TLA7016)

仪器插槽数量－

TLA7012: 支持2 个TLA 模块。

TLA7016: 支持6 个TLA 模块。

扩展能力－

TLA7000系列主机可以作为主机或扩展主机(使用TekLinkTM

电缆连接3-8 台主机要求TL708EX 8 端口仪器集线器和扩展器)。

TLA7012: 可以使用最多8台TLA7012主机，支持最多16 个TLA 模块。

TLA7016: 可以使用最多8台TLA7016主机，支持最多48 个TLA 模块。

主机LA PG

每个模块136 通道64 通道

最大通道数量

TLA7012 2,176 1,024

TLA7016 6,528 3,072



TLA7012 PC 机特点

操作系统－Microsoft Windows XP Professional和多语言用户界面包。

处理器－2 GHz Intel Pentium M-760。

芯片组－Intel 915GM。

内存－1 GB DDR PC 533 MHz

(SODIMM), 可以扩展到2 GB DDR内存。

声音－Line In 和Mic Out 连接器。

可拆卸硬驱－3.5 英寸, 80 GB 串行ATA, 7200 RPM。

光驱－内置4.7 GB DVD ± R/RW。

外置显示器端口类型－一个DVD-D 连接器(主显示－仅数字)和一个DVD-I 连接器(第二个显示－数字和模拟) (包括一个DVI-I 到模拟DB-15 适配器)。

外置显示器分辨率－高达1600x1200 非逐行扫描, 32 位色彩,主显示器和第二个显示器各一。

网络端口－一个10/100/1000 LAN 端口，带RJ-45连接器。

USB 2.0 端口－7 个; 3 个在前面，4 个在后面。

TLA7012 内部控制功能

前面板显示器－

尺寸: 15 英寸(38.1 厘米)对角线。

类型: 活动矩阵彩色TFT LCD，带背灯。

分辨率: 1024x768.

同时显示功能－可以以1024x768分辨率同时使用前面板和一台外置显示器。

前面板－通用旋钮及专用热键和旋钮，用于水平和垂直定标和滚动。

触摸屏－在选项18 中提供。

TLA7PC1 台式控制器特点

操作系统－

Microsoft Windows XP Professional和多

语言用户界面包。

处理器－3 GHz Intel Pentium 4。

芯片组－Intel 865G。

内存－1 GB 双通道DDR, PC 800 MHz

(DIMM), 可以扩展到4 GB DDR 内存。

声音－Line In 和Mic Out 连接器。

可拆卸硬驱－3.5 英寸, 80 GB 串行ATA, 7200 RPM。支持第二个串行ATA可拆卸硬驱(仅包括第二个可拆卸硬盘组件－用户提供第二个硬驱)。

光驱－内置4.7 GB DVD ± R/RW。

外置显示器端口类型－一个模拟DB-15 连接器。

外置显示器分辨率－高达1600x1200非逐行扫描, 65,536色。

网络端口－一个10/100/1000 LAN 端口，带RJ-45连接器。

USB 2.0 端口－6 个; 2 个在前面，4 个在后面。

PS/2 端口－3 个; 1 个在前面，2 个在后面。

增强并行端口－标准DB25 母头连接器;

支持EPP/SPP/ECP。

串行端口－标准DB9 公头连接器。

PCI 总线－三个全规格PCI插槽, 32位, 33 MHz。用来增加第三方提供的最多三个额外的选装PCI 视频显卡，共支持四部显示器。

综合视图(iViewTM)功能

TLA 主机配置要求－TLA7012/7016 系列主机, TLA714/720/715/721 系列主机, TLA520x 仪器和TLA6XX 仪器。

TLA 应用软件V 4.1 或更高。

最低256 MB DRAM, 推荐512 MB。

TDS 配置要求－如果没有GPIB 扩展器，iView 电缆不能完全连接到TDS1000/2000 系列示波器上。泰克建议采用标准GPIB电缆作为扩展器，或订购一个电缆扩展器(NationalInstruments 部件编号181638-1)。为在任何TDS1000/2000 系列上实现iView 功能，要求TDS2CMAX 通信扩展模块。任何TDS3000 系列上都要求TDS3GM GPIB/RS232 接口模块。为在任何TDS3000B 系列上实现iView 功能，要求TDS3GV GPIB/RS232/VGA 接口模块。如果使用TLA7Axx iConnect 及带TCA 输入连接器的TDS 示波器，要求四个TCA-BNC 连接器，以兼容TLA7Axx模块中的BNC 电缆。

TLA 连接－USB, 触发输入, 触发输出, 时钟输出。

TDS 连接－GPIB, 触发输入, 触发输出,时钟输入。

设置－iView外部示波器向导自动进行设置。

数据关联－在TDS 示波器采集结束时，数据自动传送到TLA，并与TLA采集数据建立时间关联。

偏移校正－在使用iView 外部示波器电缆时，TDS 和TLA数据自动校正偏移，并建立时间关联。iView 外部示波器电缆长度－2 米。

符号支持

符号/ 范围数量－不限(只受到TLA上提供的虚拟内存数量的限制)。

支持的目标文件格式－IEEE 695, OMF 51, OMF 86, OMF 166,OMF 286, OMF 386, COFF, Elf/Dwarf 1和2, Elf/Stabs, TSF (如果您的软件开发工具不能生成上述格式之一的输出，那么可以支持TSF或泰克符号文件，这是一种通用的ASCII文件格式，TLA用户手册中对此进行了介绍)。

外部仪器接口

系统触发输出－在系统触发发生时确认(兼容TTL的输出,后面端接至50 欧姆)。

系统触发输入－在确认时强制系统触发(触发所有模块)(门限范围0.5 V - 1.5 V, 可以调节, 对边沿灵敏, 下降沿锁存)。

外部信号输出－可以用来从模块触发机制驱动外部电路(兼容TTL 的输出, 后面端接至50 欧姆)。

外部信号输入－可以用来提供一个外部信号，准备或触发任何模块或所有模块(门限范围0.5 V- 1.5 V, 可以调节, 对电平灵敏)。
