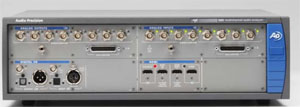

APx585 多通道音频分析仪

业界上唯一的 HDMI 和蓝光音频测试方案APx585 多通道音频分析仪是 AP 公司新一代的操作软件界面和极精巧的 8 通道分析仪，它保持AP一贯的高质量追求。

APx 进行 14 项测试大约是7秒钟，且自动产生测试报告和储存所有的设置及数据结果于1个档案里。有了 APx HDMI 选件，工程师就可以简单测试产品的 HDMI 功能，例如多通道接收机，机顶盒，高清电视，DVD 播放机和蓝光播放机等等。

HDMI 选件提供源设备 (Source) 和终端设备 (Sink) 接口，亦带辅视频输入和监视输出。

测试 Dolby 杜比和 DTS 编码音频除了产生线性 / PCM 数字信号流，APx 也可从预先录制的档案，产生已编码音频的测试信号流。这项功能可以快速测试最新无损和压缩的多通道音频格式。

格式码流： .wav, .ac3, .dts 和.cpt 能通过SPDIF，TOSLINK 和 AES / EBU 数字接口输出。

在输入口 (HDMI SINK)，APx 可输入 HDMI 信号和实时分析音频內容，包括标准的音频测试：电平，失真，相位，信噪比，分离度，组延迟等等。

视频格式和 HDCP 加密可转换，用于测试对音频信号的影响；操作员也可设定不同信号路径，测试所有的输入和输出的变化。(例如 HDMI 入到模拟出，SPDIF 入到 HDMI 出等)。

APx585 多通道音频分析仪主要功能：

HDMI 1.3A 译本源(Source)和终端(Sink)设备输入和输出
HDMI Layout 0 或 1
产生线性 PCM 音频，达 8 通道，采样率 44.1，48，88.2，96，176.4 和 192kHz，最多 24 位
支持无损格式例如 dts-HD Master AudioTM，采样率 48，96 和 192 kHz，最多 24 位
支持压缩格式例如 Dolby Digital，Dolby Digital Plus，dts HD 和 dts Digital Surround 等
产生和显示 E-EDID 值*:扩展显示识别数据 (Enhanced - Extended Display Identification Data)
产生所有 HDMI 标准分辨率，色深 (包括深色™) 和刷新率视频信号
辅视频介面，可连接其它视频测试仪器
在输入 (Sink) 和输出 (Source) 接口，全支持 HDCP (高带宽数字内容保护) 加密
显示内置音频的 Metadata，例如 Dolby 和 DTS 编码格式
在数字数据重覆产生時，进行数位 - 至 - 数位鉴定*

测试蓝光和 DVD 播放机

由于蓝光和其它播放机不可输入音频码流，必须从光碟播放，所以Audio Precision 提供蓝光测试光碟 BD-001，他带多类型和高分辨率的音频测试信号，就如 APx 的信号源一样，同样 BD-001 也可用于一般 DVD

播放机测试。

第 3方视频支持

APx HDMI 选件带基本视频信号源，用户可控制分辨率(由 460i 至 1080p)，由颜色和色深产生单色信号，也支持

深色 (达 36 位)

HDMI 选件的输出也可和其它视频信号源同时操作；简单连接其它信号源的 HDMI 视频输出到 APx HDMI 的辅输入 ( AUX IN ) 头，在控制软件的测试途径设置中的外视频源，选择 ”Pass External VideoThrough”；当外视频信号使用中，APx HDMI 信号源自动加入所需的音频测试信号，从而输出视频和音频组合测试码流；E-EDID 和 CEC (消费电子产品控制) 数据也完全发送，APx 就如透明一般，不影响任何视频內容传输和测试。

APx 不带任何视频测试，所有从外输入的视频信号只是复制到 “AUX OUT” 监察输出，提供用户外接电视机监控信号。
