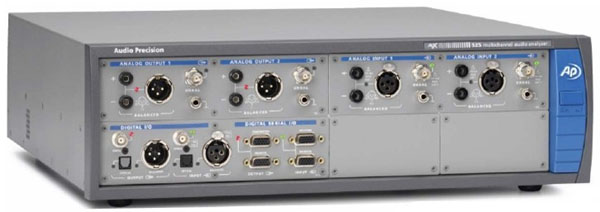

APx525 音频分析仪

APx525 音频分析仪主功能

高性能：THD+N 典型 – 108dB或-110dB 帶 AG52 选件。最大输入 300Vrms (平衡)，24 位,1MHz FFT 帶 BW52 选件，新世代介面：一按测试、智能设定、图形判断、高级设定选件简单自动化：无须源碼而快速顺序編程，可直结合现有的 .NET,C# 或 LabVIEW 系統。

APx525 音频分析仪秉承 AP一贯的高品质追求，并带有获奖的界面设计。APx 是高速、高性能和容易使用的，其创新设计包括：一按测试、自动顺序执行、连续扫描技术等，只需 7 秒便可测量14 个参数。所有的测量面板，都是非常直观的。可多角度观察、在图形上检查上/下限。通过自动顺序执行或 API 编程，可自动重复测试不同信号路径的参数，并实施监察电平、波形和频谱分析。使用外部源模式，APx 可播放客户的波形档案进而测量 CD, DVD 和 MP3 播放机。

超高带宽，独特测量，低噪声

APx525 音频分析仪性能超卓，在加入了 AG52 和 BW52 选件后，典型THD+N 可达- 110 dB 和 24 位分辨率 FFT 频谱分析至 1MHz；APx525 可显示功率和频率图形关系和其它 CEA-2006 / CEA-490A 测量。也是全球唯一可提供 IEC60268 section 14.15.1 标准的 CMRR 共模抑制测试。

APx521 和 APx526 是 4 通道型号，最适合于汽车接收机测量(免费软件可产生 MPX RDS 编码信号), APx 的內置揚声器测试软件可利用能量曲线图设定，简单地进行消音室测量。DSIO 数字串连接口选件提供 I2S 介面信号至多通道转换器、CODEC 和 DSP 等。

APx520 2 通道模拟

APx521 4 通道模拟

APx525 2 通道模拟 + 192K 数字接口

APx526 4 通道模拟 + 192K 数字接口

选件:

DSIO 加数字串连接口

AG52 加高精度方波，2dB 失真优化

BW52 加 24 位, 1MHz 带宽分析

AG52 模拟信号源选件

产生上沿時间少于 2 毫秒的超纯方波，帶通用 DIM 测试信号，配合 DIM 互调失真测量 – 适用于功放测试。特别线路设计使得AG52 方波通过转换器时设有回响和上沿時间的问题。其它优化包括失真 2dB 改善 (典型-110dB)和增大输出电平

至 21.21Vrms 或 26.66Vrms(平衡)。

BW52 超高带宽选件

扩展带宽由直流至 1MHz 频率，24 位的 1 百万点 FFT 最便于观察 D 类功放、sigma-delta 超采样转换器和其它现代音频设备的带外噪声。

比较其它音频分析仪，它们的FFT只有 250kHz 或更少，不能观看 300– 500kHz 的开关中心频率。射频分析仪有更高的带宽但低阻抗，低分辨率和低误差于大电平輸入信号，不适合用于音频设计
