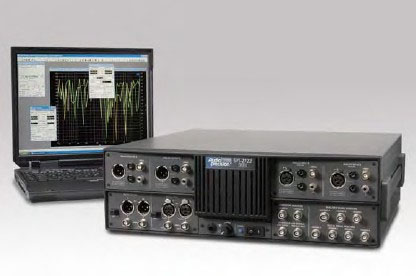

SYS-2700系列多功能音频综合测试仪
SYS-2700系列是一部和电脑连接的多功能音频综合测试仪。它可以满足客户的不同需求，不论是在数字，还是模拟都可以提供不同的型号跟配件，成为你百分百满意的产品。它拥有模拟、数字测试功能，更内置了标准的串连数码接口格式，例如：AES/EBU（AES3）、SPDIP-EIAJ、光线等等
SYS-2700系列是Audio Precsion公司延续其工业界标准System One/Two系列，在2003年底推出的最新旗舰产品。它具备以下特点：
真正的双领域模拟/数字处理
独立的高精度模拟信号源分析仪完全与数字信号处理器分开，避免了相互干扰且满足了高保真的苛刻要求。最新的AP2700控制软件可以在Windows 98或XP下运行。它可以通过程序编辑，完成多功能自动检测、图象曲线显示、FFT频谱分析、多音测试、MLS信号测试和实时控制等等。
模拟分析：能测试电平（2通道），电平比率、频率、相位、THD+N失真（小于-112dB）、互调失真、噪声、带通幅度、交接干扰、抖晃。
DSP模拟和数字：多功能2声道音频分析仪、FFT频谱分析仪、多音测试仪、谐波分析仪和MLS扬声器测试仪。
数字分析：单通道达到192KHz采样功能，多功能界面协议分析、模仿衰减和抖动信号源：能测试脉冲幅度、上升和下降时间、抖动幅度和频谱、共态模式幅度、采样速度、同步输出延迟、比特活动、字节宽度、状况字节、接口波形显示、演图显示边缘参数、抖动图像、FFT抖动频谱分析和眼图。
高规格性能
☆ 低失真：模拟域低失真 1KHz THD+N，20KHz 带宽≤-112dB；数字信号源失真/噪声≤ -160dB
☆ 低噪声：模拟分析仪22Hz-22KHz 带宽≤ -118dBu；A加支权≤ -124dBu
☆ 高带宽：模拟信号源 204KHz，分析500KHz；FFT频谱/多音测试仪 120KHz
☆ 低交接干扰：模拟输入≤ -140dB、输出 ≤-120dB
☆ 平坦度：模拟域20Hz-20KHz 典型 ±0.03dB
☆ 低抖动：700Hz-100KHz带宽≤ 600pS；50Hz-100KHz ≤1.0nS
☆ FFT采样：多至4兆样本（87秒在48KHz采样）
型号
2722A：2通道双模拟/数字领域。带DSP功能音频分析仪
美国杜比公司测试Digital Dolby/AC-3的标准型号
2720A：2通道数字音频分析仪（不带模拟功能）
2712A：2通道模拟音频分析仪带DSP功能
2702A：2通道模拟音频分析仪
A： 带APIB接口和AP2700控制软件；介面卡：PCI或PCMCIA
G：带GPIB接口
附件（可选）
杜比数字信号源可选附件
最迅捷的快速测试杜比TM数字解码器
独特的“闭合环路”系统设计，可完全自动监测杜比数字，比传统DVD碟测试要快10倍，使得用户不需要在面对麻烦的测试。
不需要：外同步信号、外扫描、外置测试碟、DVD播放机电视、麻烦的测试轨迹搜苏和设定。
可安装于SYS-2722 或 SYS-2522（已停产）音频分析仪内，配件包括面控制软件、所需硬件和DolbyTM授权书。
PSIA2722 Programmable Serial Interface Adapter
串连接口编程适配器
☆ 配合SYS-2722A使用，产生串连数字信号
☆ 应用于A/D或D/A或采用转换器测量
☆ 不同协议标准、亦可按用户自行设计
☆ CMOS电平：1.8V-3.3V 或 TTL电平3.3-5V
☆ 通过AP2700控制软件操作，可储存设定
☆ 编程可自动测试
☆ I2S开关、内/外注视中、bit/word时钟等
S-AES17 D/A 低通滤波器
☆ 符合 AES-17-1998（Section 4.2.1.1）规格
☆ 用于测试D/A输出失真（THD+N）测试
☆ 将带外噪声滤掉，以免影响设置测试
☆ 带内平滑度± 0.01dB，10HZ-20KHz
☆ 带外衰减：≥60dB，24KHz-200KHz
☆ 残留失真（1KHz）：（0.0004%[-108db]+1.0μV）
☆ 可安装型号：System 2/Cascade/Cascade/Cascade Plus
模拟可选附件
◇ IMD 互调失真信号源/分析仪 SMPTE/DIN，CCIF 和DIM/TIM标准
◇ BUR 猝波（Burst）、方波（20KHz）、脉冲、噪声（粉红、白）信号源
◇ W&F 抖晃分析仪IEC/DIN，NAB,JIS，加权和不加权
◇ 滤波器 超过20种可选滤波器标准：加权、高通、低通、带通、带阻、通讯、广播等
◇ 其他配件： 模拟电缆线（XLB/BNC/RCA）、AES数字标准电缆线、手提带等
