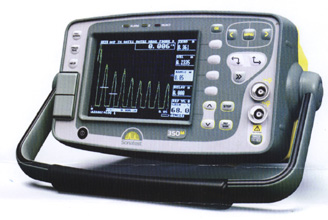

Masterscan350M/380M超声波探伤仪
- 特别良好的近表面分辨力
- 450V高性能脉冲发生器，适用于高衰减材料
- 检测范围0.1mm到20m
- 带ActiveEdge可编程脉冲发生器
- 界面波触发器用于不浸探伤水程补偿
20多年来，Masterscan的名字就代表高性能和先进的设计。350M和380M是高性能传统设计的继续。最新设计的放大器和脉冲发生器使得该
仪器具有良好的近表面分辨力、强的穿透力和特别良好的信噪比。典型应用：薄壁零件、涡轮叶片、点焊、电力设备（包括EMAT）、大铸件和锻件
唯一的ActiveEdge脉冲发生器技术
Masterscan系列超声波探伤仪采用ActiveEdge脉冲发生器，使脉冲前沿和后沿可以调整，这一技术提高了近表面分辨力，丢弃了改变阻尼而降低灵敏度的传统方法。附加的控制功能使该探伤你与多种探头匹配，达到高性能探伤能力。
耐用性和可靠性
Sonatest超声探伤仪以坚固的设计和高可靠性著称。高可靠性就是减少故障，提高生产率。Masterscan系列超声探伤仪采用高技术性的Xenog塑料外壳和符合IP67的密封设计，使其具有特别好的防水性能，适用于各种环境条件下工作。
Masterscan探伤仪具有1年质保期，以及遍布世界的服务网络。
Masterscan350M/380M超声波探伤仪技术参数
|
检测范围
|
0-1mm直至20,000mm(钢).可以1/2/5或以1mm增量连续可调
|
|
声速
|
255-16,000m/s连续可调
|
|
探头延迟
|
0-999.999µs连续
|
|
扫描延迟
|
0-10.000mm,步进0.05mm(钢)
|
|
增益
|
0-110dB,步进.5/2/6/14和
|
|
闸门
|
两个完全独立闸门。用于回波监控和厚度测量。可在全范围内对闸门。用于回波监控和厚度测量。可在全范围内对闸门起始位置和宽度连续可调。阈值由0-100%（FSH）连续可调。具有进波/出波两种报警模式和声/光报警功能
扩展范围在闸门1的宽充
监视器闸门2可选0.6秒延迟
|
|
脉冲发生器
|
100-300V(MS380 450V)可变方波脉冲发生器.脉冲宽度,尖脉冲至2000µs,在脉冲幅度200V时上升/下降时间<5ns,在脉冲宽度调整名义值2%,最小1ns,最大4ns
|
|
脉冲重复频率
|
60Hz(NTSC制式)
50Hz(PAL制式)
|
|
屏幕显示
|
TFT彩色显示:
显示屏幕尺寸:103*77mm,320*240象素,A-Scan区域300*200象素,8种彩色模式可供选择,亮度可调
LCD液晶显示
显示屏幕尺寸:96*72mm,360*240象素,A-Scan区域255*200象素,可选择背光,对比度可调
|
|
频率范围
|
6个窄频带,中心频率分别为:0.5MHz、和1MHz、2.25MHz、5MHz、10MHz、和15MHz
宽频带：
2MHz-22MHz（-6dB）和1MHz-35MHz（-20dB）
|
|
垂直线性
|
1%全屏幕高度（FSH）
|
|
抑制
|
80%线性抑制。选用此功能时，前面板上的LED指示灯会点亮以警示。
|
|
DAC
|
最多可选取10个点制作数字DAC曲线，没有参考曲线：按照JIS/ASME标准的-6dB和12/14dB曲线；可选择按照EN1714标准的-2dB、-6dB、-10dB曲线
|
|
TCG
|
时间校正增益，也称为Swept增益，40dB的动态范围明显大于每微秒30dB，可选择10个输入点，将全部信号设定到全屏高度的80%
|
|
厚度记录
|
可存储2000个由“模组/位置/编号”模式或按预编程的顺序模式来储存。选用SDMS软件可将读数转到MS Excel软件
|
|
显示冻结
|
用于捕获锁定当前的A扫描图像
|
|
峰值记忆
|
用于捕获锁定动态回波的最大值
|
|
前置USB接口
|
用于连接打印、键盘和PC机
|
|
电池
|
锂离子电池组14.4V，5.0安培小时。充满电后能使用11小时，电量不足时有显示。充电时间仅3-4小时
|
|
充电器
|
110-240VAC，50-60Hz
|
|
温度
|
操作温度：-10-+550C
存储温度：-40-+750C
可以承受：-20-+700C
|
|
外形尺寸
|
255*145*145mm
|
|
重量
|
2.5kg含锂电池
|
|
|
