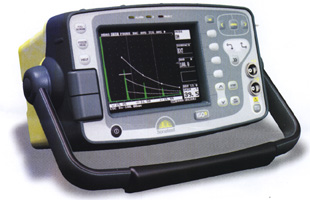

SITESCAN系列123W/150S/250S超声波探伤仪

SITESCAN系列123W/150S/250S超声波探伤仪 阳光直射下可视的多变彩色显示屏 DAC/AWS/DGS/API校正工具坚固、防水、密封等级IP67机壳 扫描全屏显示 可持续15小时荼 在过去20年中,Sitescan名字就代表着高可靠\技术密集的探伤设备,在不断拓展的新领域里此传统也得到了延续.从基础标准系的123到高级系列250-操作简单\结构坚固和高质量放大器是仪器设计的重要基础.曲型应用包括焊接检查\腐蚀测试\小型铸件/锻件的检测和分层检测. 内配先的缺陷校正软件 Sitescan主要应用于焊接和管子的检测,因此我们为其配备了最新的探伤校正工具软件.123W拥有DAC校正,150和250则有DAC、AVG、AWS以及API校正技术。综合校正软件的应用缩短了分析时间，从而提高了检测速度。 对于用的不同要求，多重标准技术可基本完成校准一系列工作，特别是当今工作更加趋近于国际化以及满足用户应用不同技术的要求。 高清晰度显示屏 显示屏是超声波探伤的关键器件，以标准的彩色TFT显示使其在任何光线条件下具有高清晰度显示。选择菜单和波形的颜色使显示更加清晰。即使在阳光直射下也具有LCD模拟仪器的明亮显示。TFT显示没有显示中断和受温度的限制。使其具有全天候显示能力。大屏幕A扫描显示进一步改善了可读性、快速响应和峰值捕捉，即使在脉冲重复频率1个循环时也能清晰显示波形。 高性能总体控制 Sitescan具有高性能和先进的特征，我们工程师的丰富经验在操作界面设计上确保用户容易并且快速使用。公认的使用方便早在生产Sitescans时，就对菜单指引键和简易的存储功能方面作了改进。菜单的构造将正确指导操作者快速进行工作。 SITESCAN系列123W/150S/250S超声波探伤仪技术参数 检测范围 0-5mm直至0-10,000mm(钢),以10mm或1mm增量连续可调 声速 1000-9,999m/s 探头延迟 0-999,999µs 扫描延迟 0-10,000mm,步进0.05mm(钢) 增益 0-11dB,步进0.5/2/6/14和20dB 闸门 超始和宽度全屏范围可调 振幅0-100%,步进0.5% 目视和音响报警 单一闸门正响触发 两个闸门正向和负各触发 闸门2可选择0.6秒延迟报警 脉冲发生器 -200V峰值振幅,上升/下绛时间<10ns 固定100ns在窄频带时30-250ns 脉冲重复频率 35-1000Hz,步进5Hz 屏幕显示 彩色TFT显示,显示屏尺寸111.4*83.5mm A-扫描区域最大315*200象素 亮度可调 日光照射下清楚可视 为A-扫描和菜单提供8种可选颜色 频率范围 宽频带1-10MHz(-6dB) 窄频带1MHz,2.25MHz,5MHz,10MHz 垂直线性 0.33%全屏幕高度 抑制 50% DAC 最多可选取10个点制作数字DAC曲线接照JIS/ASME和EN1714标准-2、-6、-10、-12、-14dB设置参考曲线 TCG 时间校正增益，40dB的动态范围，每微秒30dB确定曲线10个点 厚度记录 可储存8000个数据，按“安组/位置编号”模式或按顺序模式预编程工作表格。使用任选的SDMS软件可将读数转到Excel软件 显示冻结 用于保存当前屏幕的波形 峰值记忆 用于保存动态回波的最大值 前置USB接口 用于连接打印机、键盘和电脑 电池 锂离子电池组14.4V，5.0安培小时，充满电后能使用11小时（单色LCD显示屏则可使用多达15小时），电量不足时有显示，充电时间4个小时 充电器 100-240VAC，50-60Hz 温度 操作温度：-100C-550C（140F-1310F） 存储温度：-400C-750C（-400F-1670F） 外形尺寸 256*145*145mm 重量 2.5kg含电池
